⭐IM-ECG - 2023

IM-ECG: An interpretable framework for arrhythmia detection using multi-lead ECG - Expert Systems With Applications sci-1

创新点:

  • Conv2D模型与Grad-CAM的适配更好 - 实时标注病理区域 解释性

  • 双核残差块 - 横轴与竖轴+面 三种扫描方式

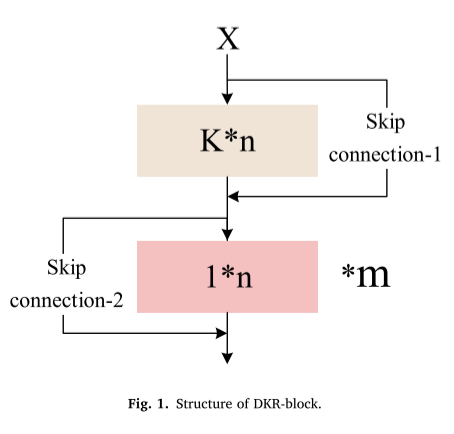

image-20231008222054322

k * n(区域扫描)内核朝向中心压缩ECG以更直接地捕获导联间特征，而1 * n(横轴扫描)内核沿着时间维度压缩ECG并且因此更关注导联内特征

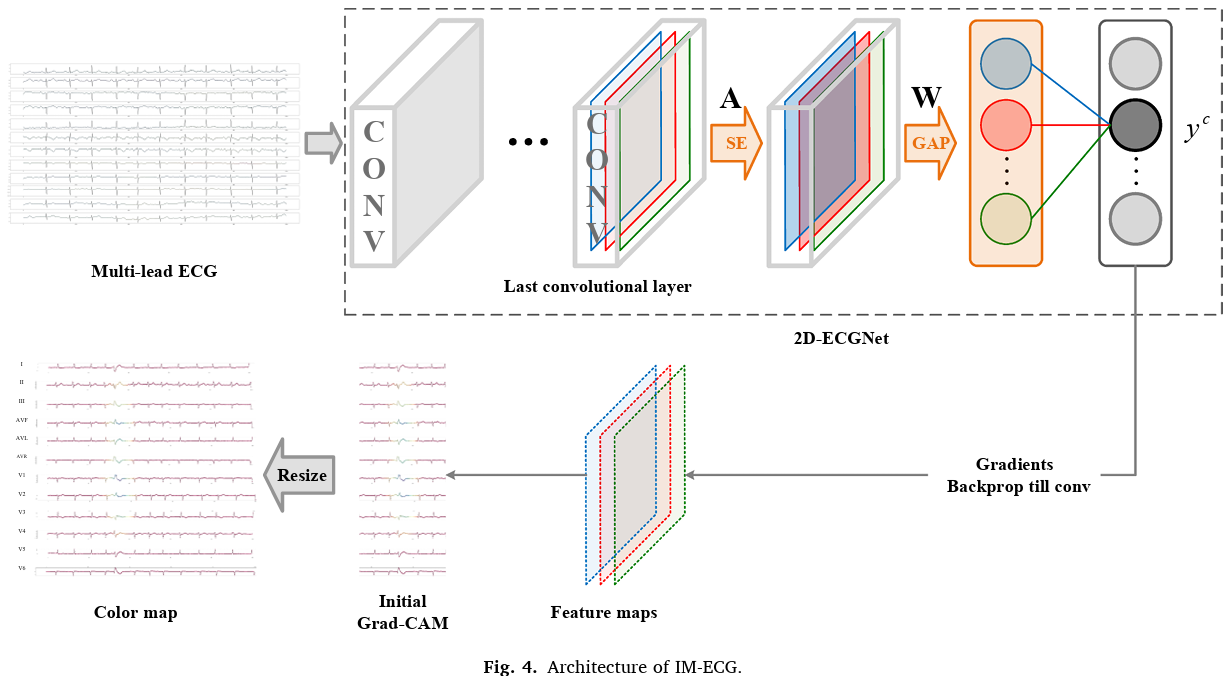

流程图示

image-20240327154037056

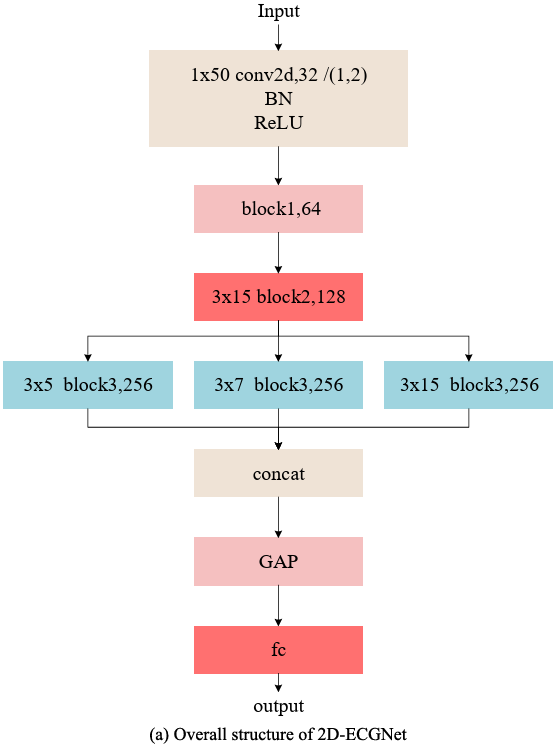

模型结构

image-20240327153836525

Block

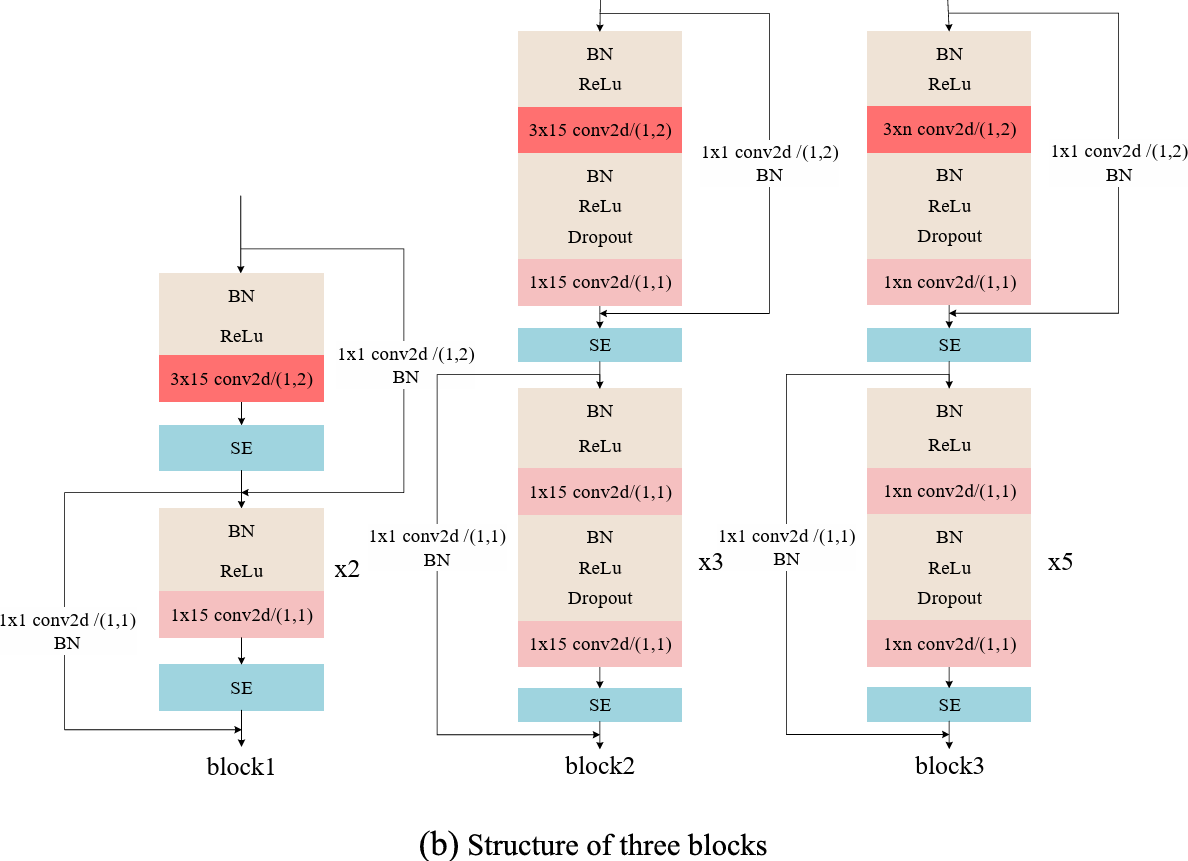

image-20240327153914172

Lightweight Transformer - 2022

Enhancing dynamic ECG heartbeat classification with lightweight transformer model

Artificial Intelligence In Medicine sci-1

创新点：

  • 两级注意力机制： 局部 + 全局 // 局部注意力 == 通道注意力 SEBlock || 全局注意力 == Transformer Encoder

  • 卷积结构来代替自注意

Input: 检测R峰分段

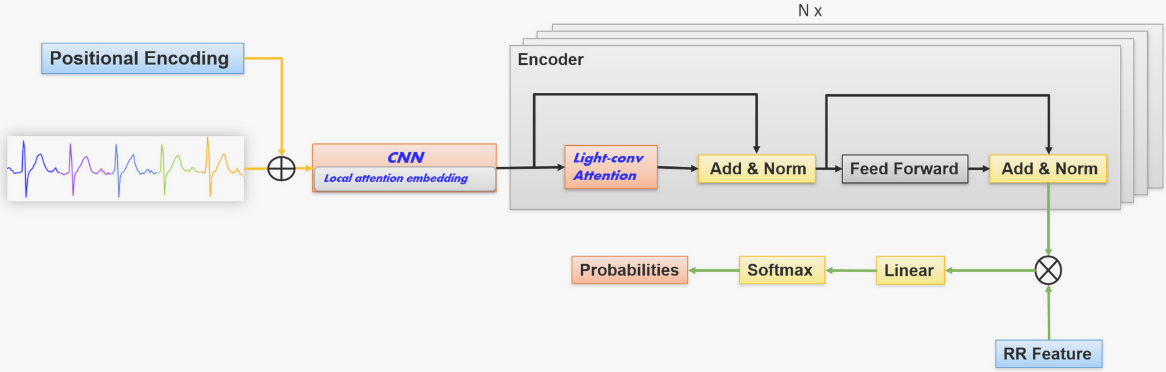

image-20240327125618915

模型框架

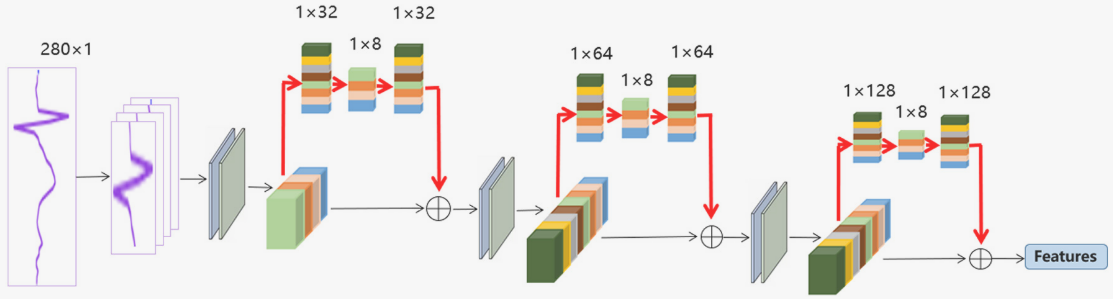

image-20240327125748959

CNN Block

CNN+Attention来提取心跳内部的特征

image-20240327125829274

light-Conv Attention

GLU: gated linear unit

Lconv: depth-wise Convolution

SE-ECGNet - 2020

SE-ECGNet: A Multi-scale Deep Residual Network with Squeeze-and-Excitation Module for ECG Signal Classification

2020 IEEE International Conference on Bioinformatics and Biomedicine (BIBM)

利用ECG信号中的多导联信息，将多尺度二维卷积块与一维卷积块结合起来进行特征提取

创新点

  • 提供对心电数据的不同视角

image-20231105144220615

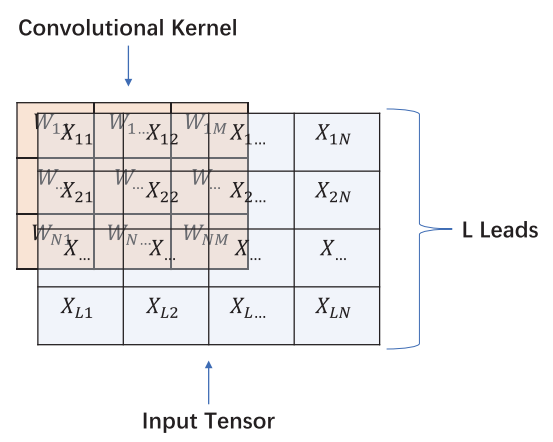

将ECG信号视为二维图片(单通道灰度图)

image-20231105144204757

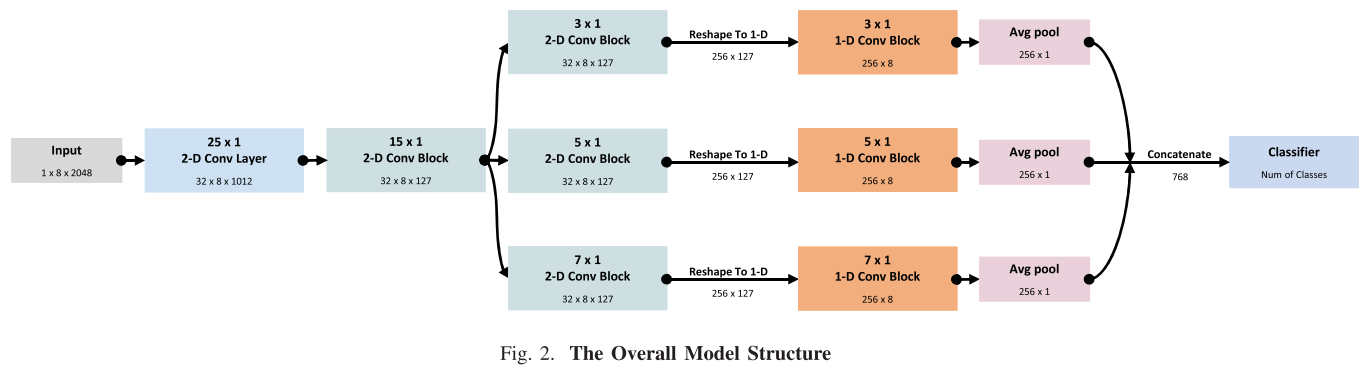

模型框架

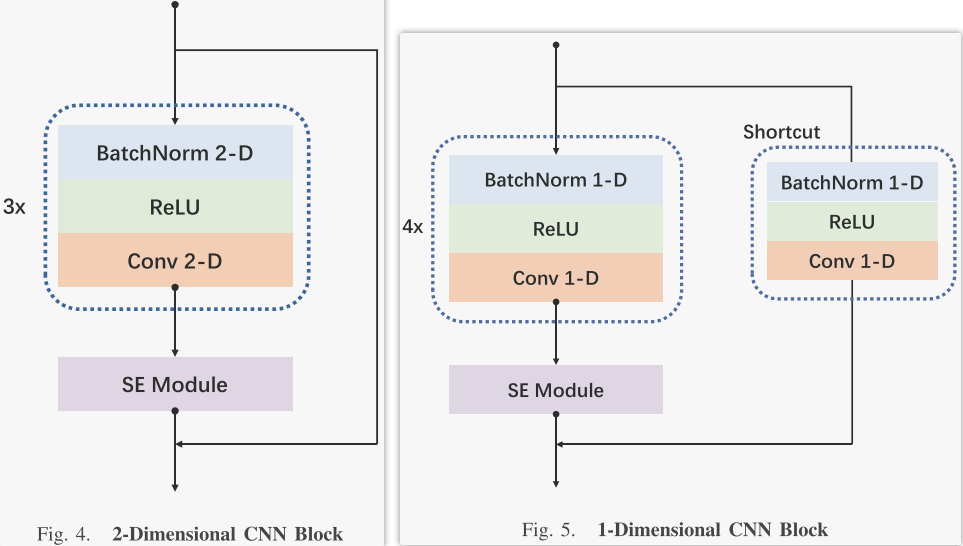

image-20240327131154616

CNN Block

前期较大的卷积核可以扩大感受野，提取更加广泛的信息，后期进行信息浓缩提取

⭐MVMS-ECG - 2023

A Multi-View Multi-Scale Neural Network for Multi-Label ECG Classification

IEEE Transactions on Emerging Topics in Computational Intelligence sci-2

创新点：

  • 将导联按照连接观测角度分组

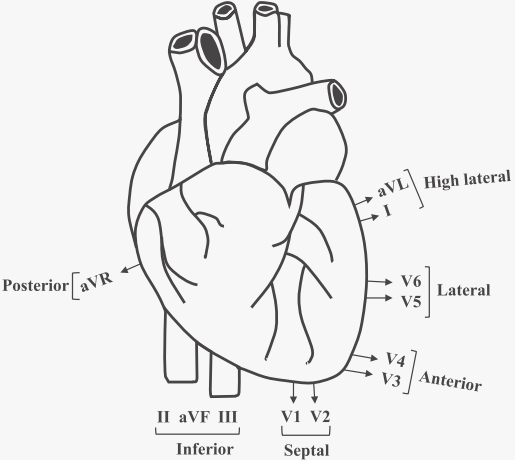

image-20240327133550908

分视图的融合网络为教室网络(参数大) =蒸馏> 单视图的学生网络

模型结构

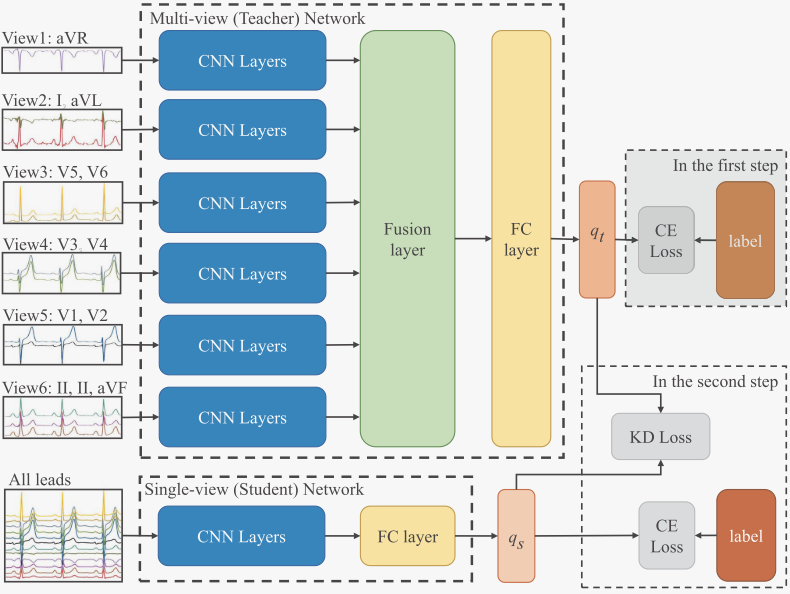

image-20240327133617466

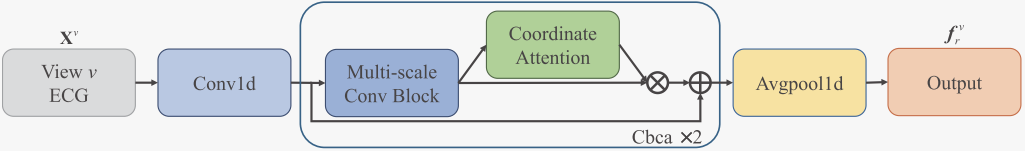

CNN Layers

image-20240327133758012

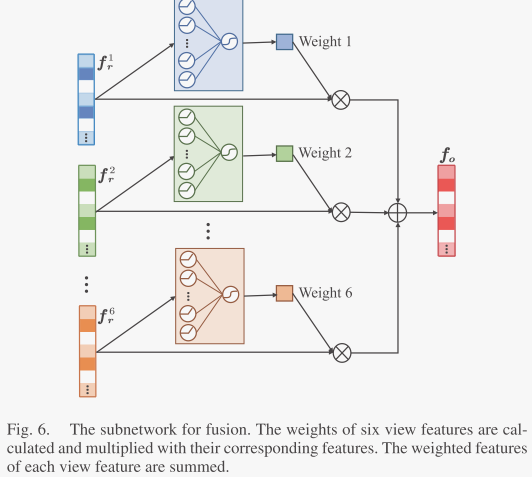

Fusion Layer

image-20240327133955260

如果是多视图，那么就不要最后的FC将最后特征映射为类别数；

源码 => 每个视图output都是 [B, 128] => 重新加权(128=>1的linear充当调和器) => 过多视图的FC(128 => num_class)

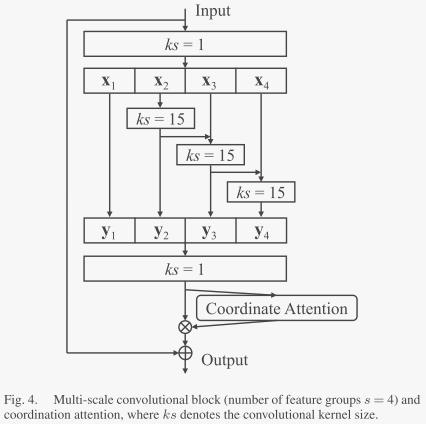

Multi-scale Conv Block

image-20240327134133763

网络的多尺度表示在更细粒度的级别上得到增强 - 采用Res2Block

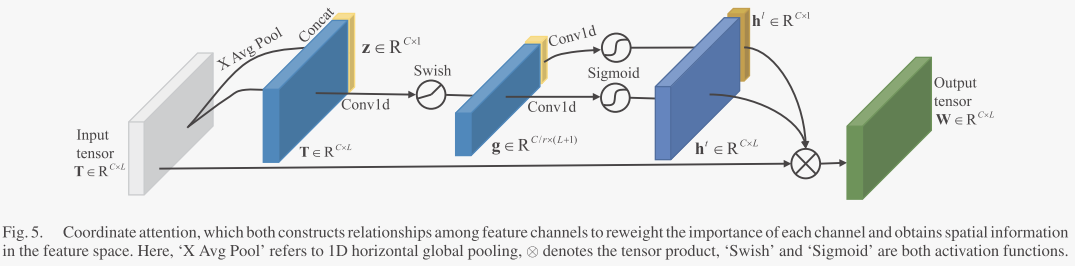

Coordinate Attention 1D

image-20240327134033425

既建立了特征通道间的关系，对各通道的重要性进行重新加权，又获得了特征空间中的空间信息

MVKT-ECG - 2023

MVKT-ECG: Efficient single-lead ECG classification for multi-label arrhythmia by multi-view knowledge transferring

Computers in Biology and Medicine sci-2

创新点：

​ # 多导联信息如何蒸馏到单导联中

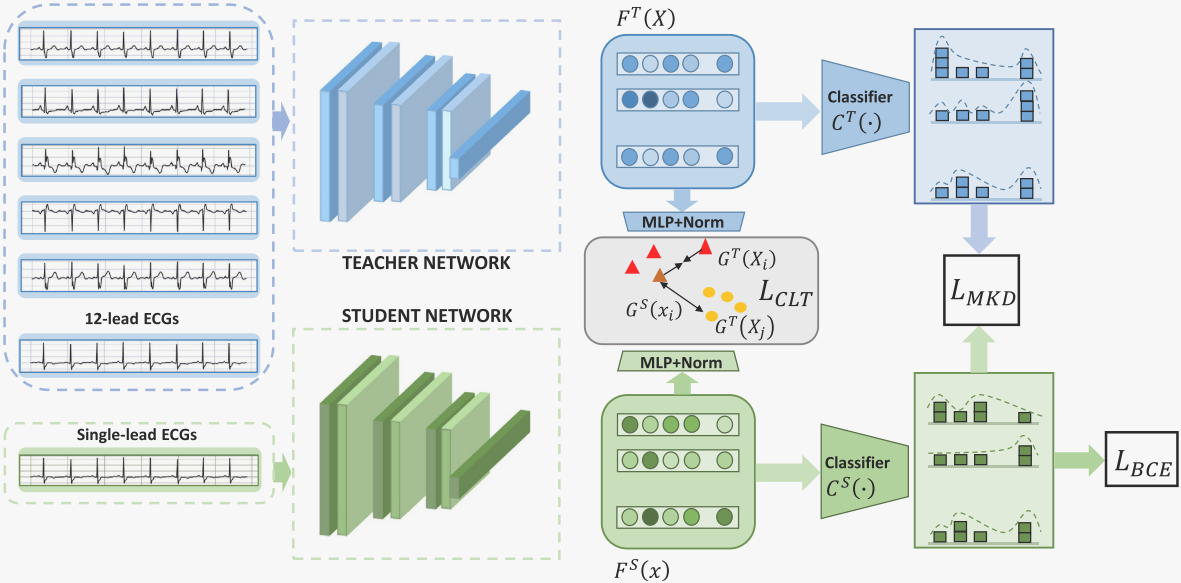

image-20240327140327574

不同导联是检测心脏状况的不同视角，提供对目标疾病的多种观测点和多种外貌

=> 目标：是教会网络从单导联ECG信号中恢复尽可能多的全导联信息

导联共同信息的知识蒸馏

虽然有些疾病不能从单导联ECG信号中推断出来，但我们的目标是尽可能缩短单导联ECG解释模型和多导联ECG解释模型之间的信息差距，鼓励学生更多地关注某些特定疾病的关键细节，最大限度地利用单导联ECG解释模型和多导联ECG解释模型之间的疾病信息。

=> 通过缩短学生模型和教师模型对积极对的表示并将“消极"对之间的表示分开来实现的

⭐⭐⭐最大化单导联ECG信号和多导联ECG信号之间的互(共同)信息来传递有用的疾病信息。

因为：从单导联ECG信号中提取的疾病信息比12导联ECG信号少，但仍包含部分疾病信息。

❗❗❗ 引出CLT-Loss 太难了，没看

面向特征与特征的相似度 与 最终预测和标签的Loss目的不一样

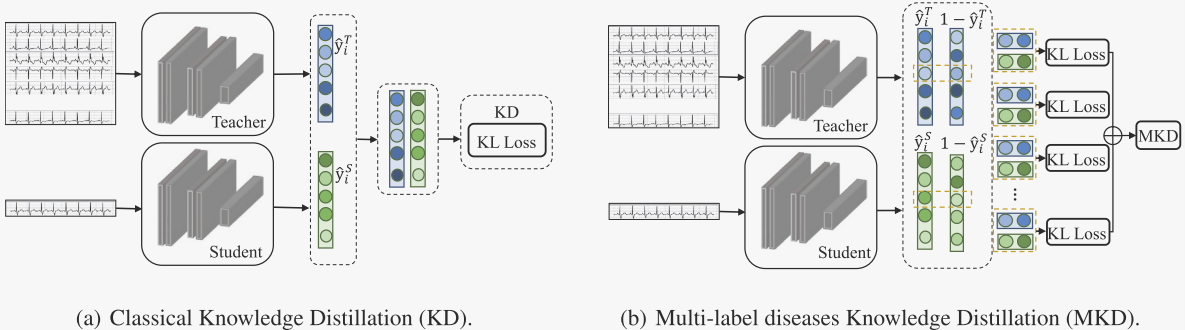

多标签知识蒸馏的优化

image-20240327140614683

仿照CE-Loss 和 BCE-Loss

Multi-Modal + Instance - 2023

Multimodal multi-instance learning for long-term ECG classification - Knowledge-Based Systems

节拍 视为 实例

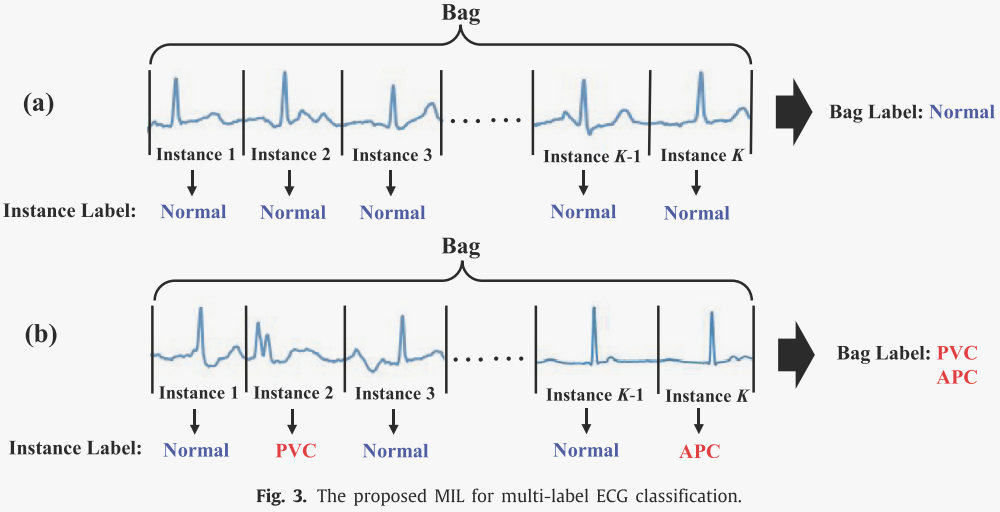

image-20240327143559281

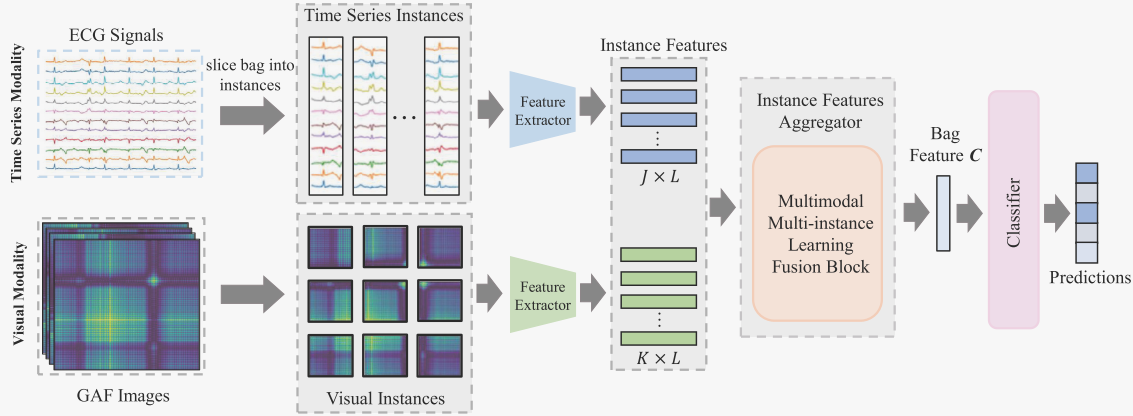

双模态：一维信号 + 二维图片

image-20240327143524604

多模态信息融合

传统：

image-20240327145248469

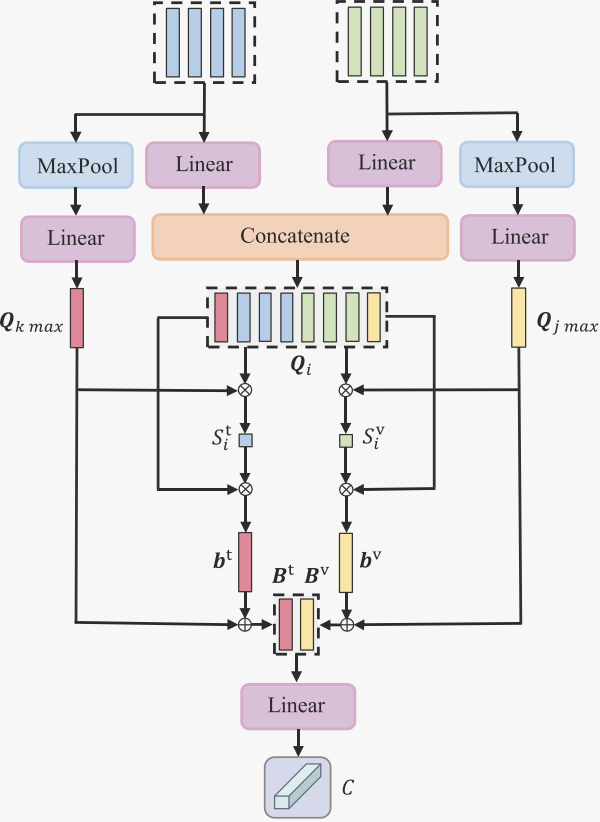

新方法

image-20240327145025906

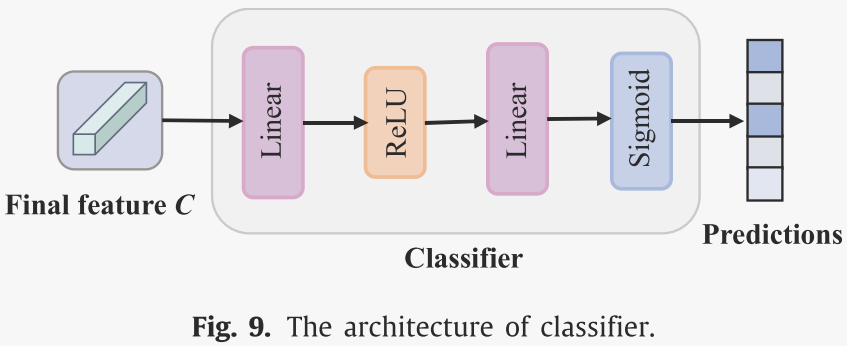

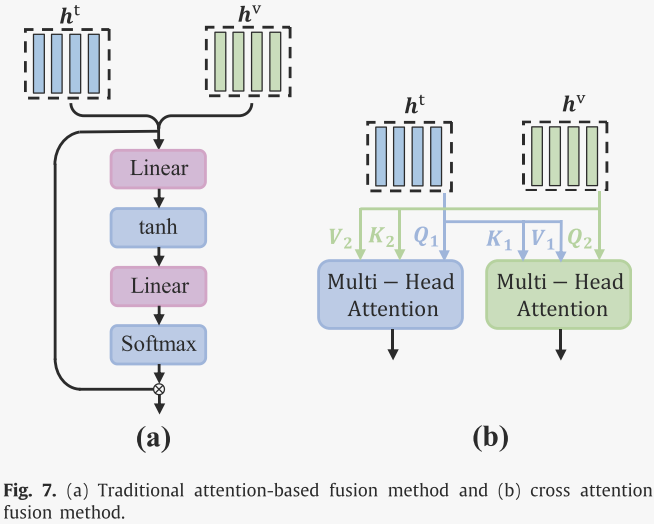

​ 通过使用最大池化操作从每个模态的实例特征中选择顶部激活实例特征(代表)。然后计算顶部激活实例特征和所有剩余实例特征之间的相关性分数以获得特征向量，其中包含来自两种模态的信息。最后，将特征向量和顶部激活实例特征向量融合，得到每个模态的bag特征。每种模态的袋子特征通过线性层拼接在一起，得到最终的袋子特征。

image-20240327145455889

Multi Res Trans Net - 2023

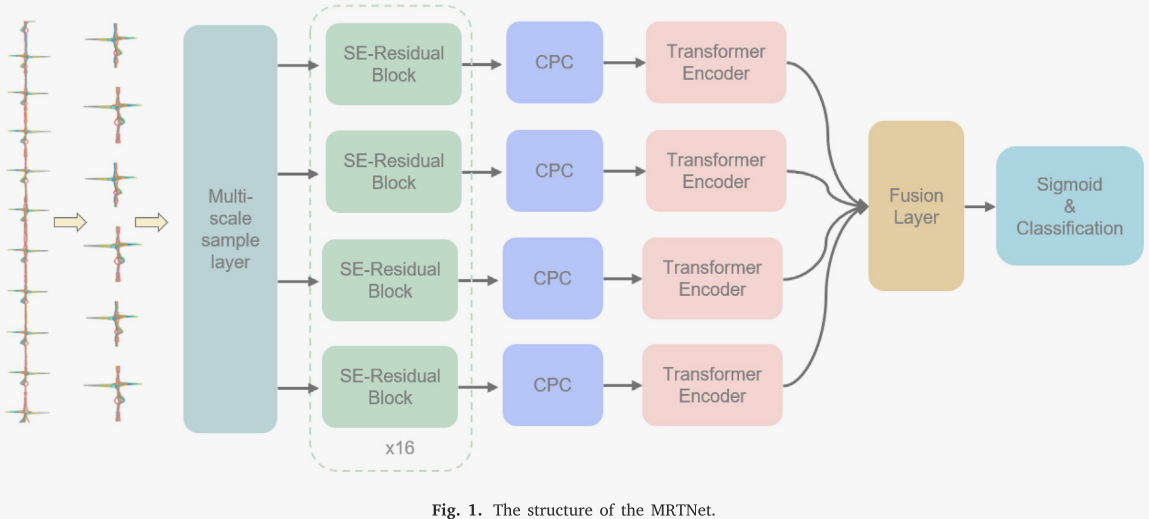

Multi-scale SE-ResBlock + Transformer Encoder

Multi-scale SE-residual network with transformer encoder for myocardial infarction classification Applied Soft Computing sci-1

提取局部特征和全局特征

模型结构

分段 - 用具有重叠的滑动窗口

image-20240327145737234

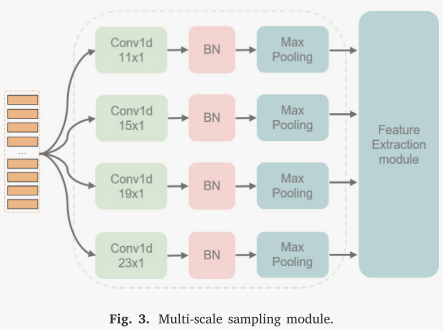

Multi-scale sample layer

image-20240327145938698

多尺度采样模块 名称不错

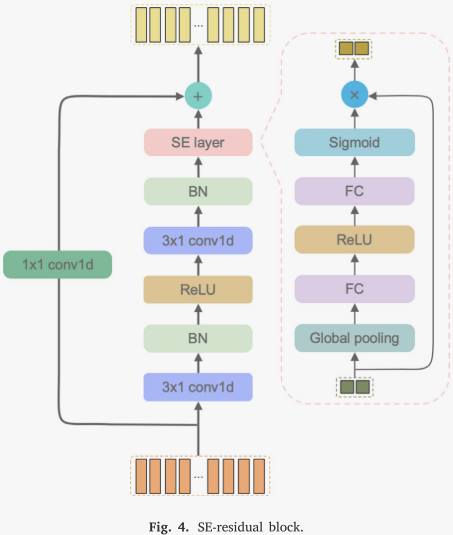

SE-Resnet Block

image-20240327150034480

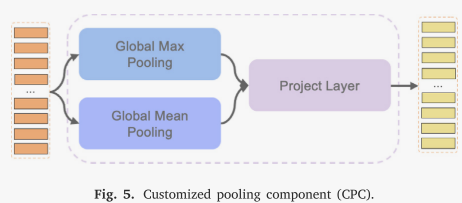

CPC

image-20240327150132721

GAP(全局平均池化)定位的是整体区域，而GMP(全局最大池化)定位的是目标区域中最重要的部分。

⭐Dual-Branch CNN-Trans + Select - 2023

A token selection-based multi-scale dual-branch CNN-transformer network for 12-lead ECG signal classification

Knowledge-Based Systems sci-1

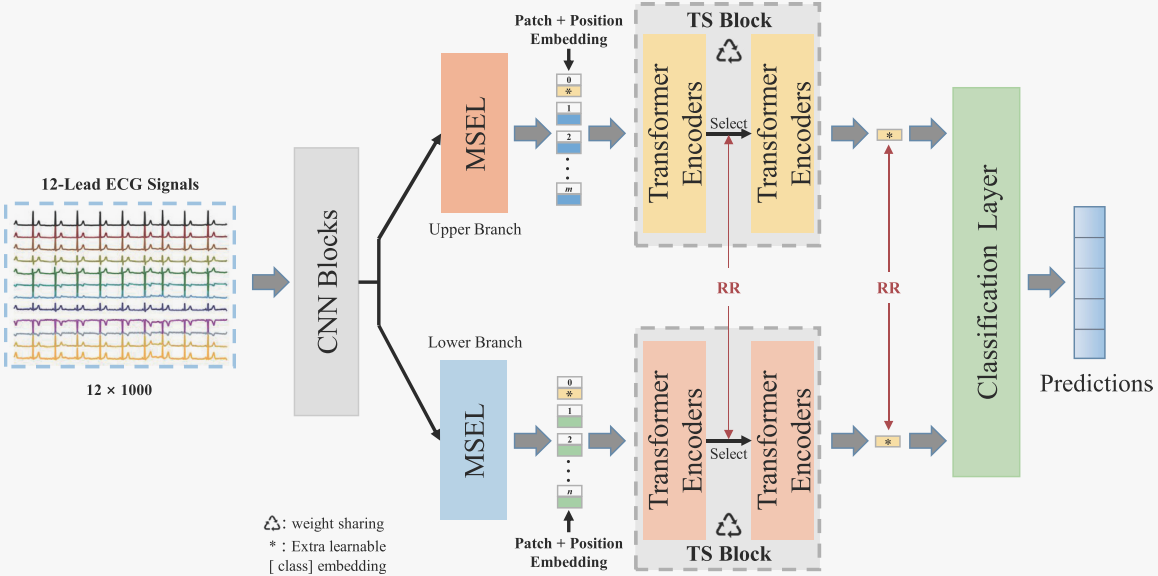

模型结构

image-20240327151553655

RR表示计算两个分支中CLS token之间的相关系数 => RR-Loss 迫使两个分支朝着最终预测同向而行

CNN Blocks

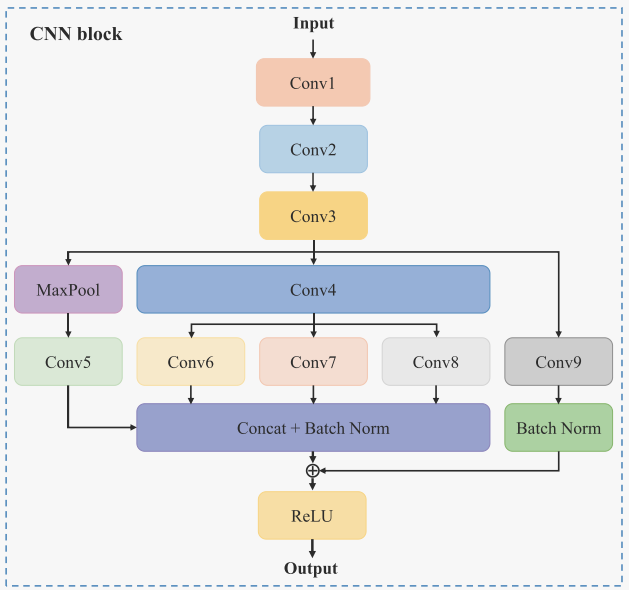

image-20240327151939118

⃝+ is element-wise addition

MSEL

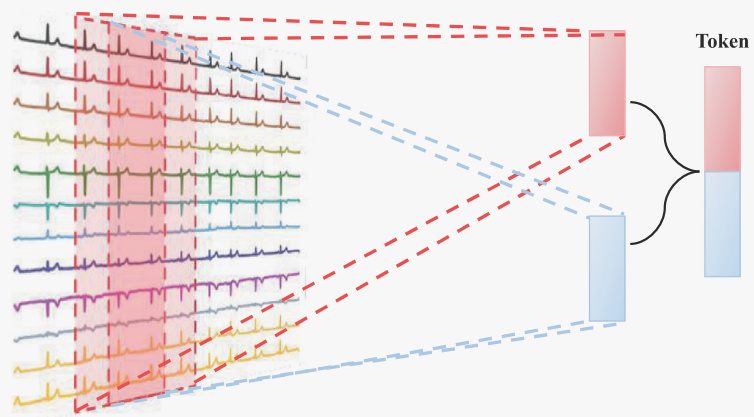

image-20240327152059740

一般采用ViT中的嵌入, Conv1D实现

通过不同大小的Token嵌入,或许可以捕获到不同的模式

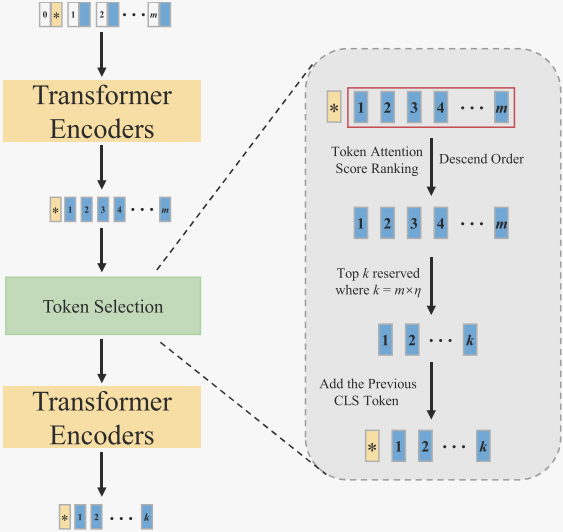

Token Select

image-20240327152029903

删掉冗余的Token,或许可以在论文中可视化一下自注意力图,直观的描述冗余

ECGNet - 2018

ECGNet: Deep Network for Arrhythmia Classification

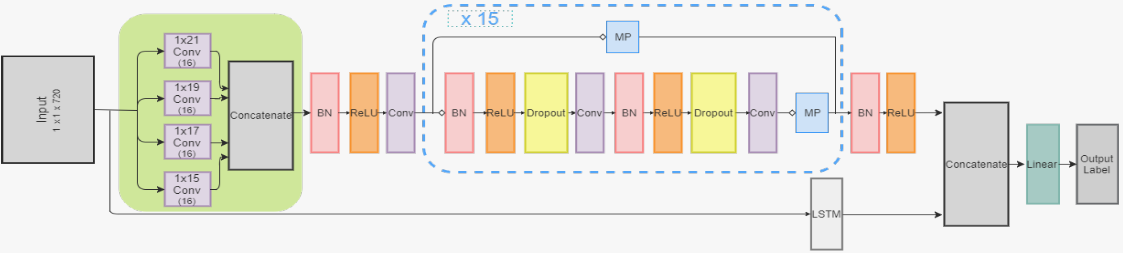

image-20240327152958835

Inception Block + Conv Block × N

Multi module: LSTM + CNN + AutoEncoder

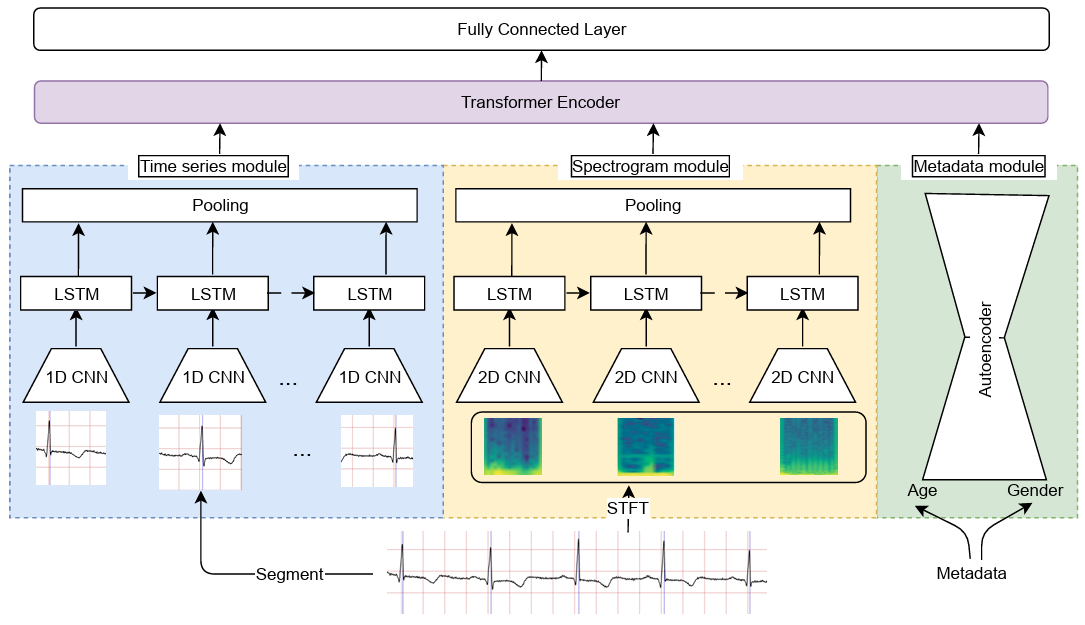

Multi-module Recurrent Convolutional Neural Network with Transformer Encoder for ECG Arrhythmia Classification

image-20240327153623587

ECG Dual-path RNN - 2022/8

Single-lead ECG recordings modeling for end-to-end recognition of atrial fibrillation with dual-path RNN

Biomedical Signal Processing and Control 二区

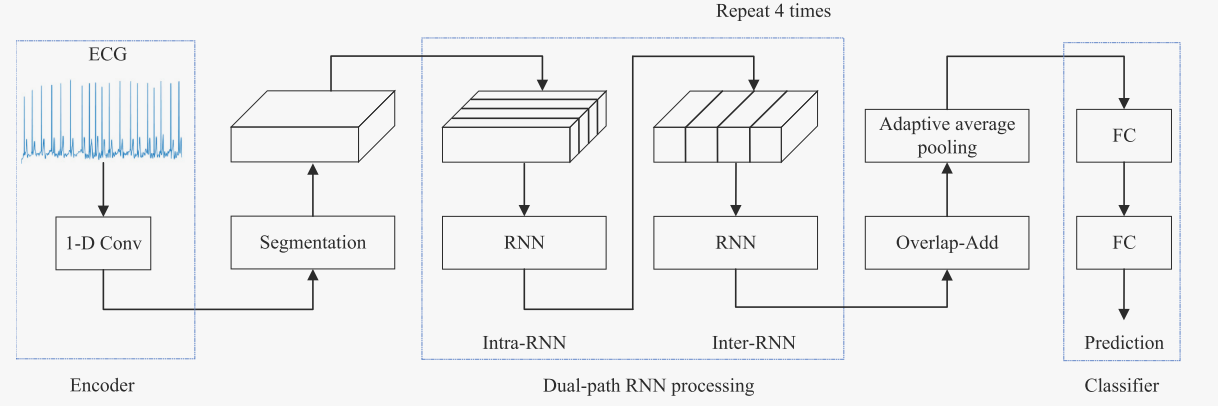

image-20240227141810637

Segmentation:

image-20240227143633528

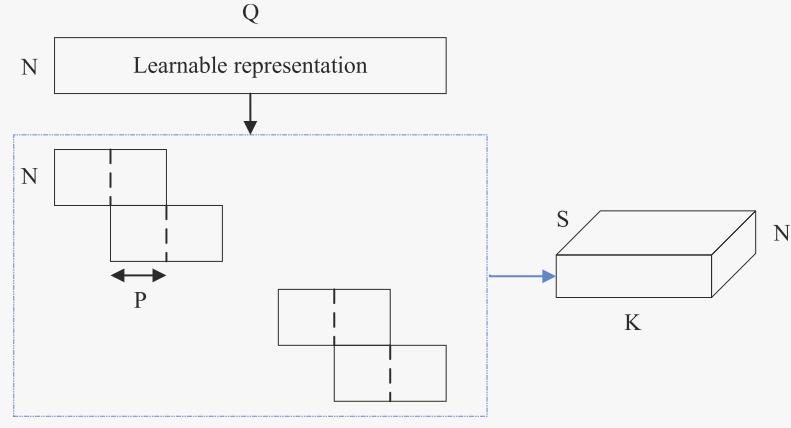

[batch, 1, L] => [batch, num_seg, len_seg]

重叠50%

Overlap-Add:

​ Segmentation的逆操作，重叠相加

RNN为Bi-LSTM

LSTM 输入数据格式 Batch, num_seq, len_seq

段间建模 + 段内建模

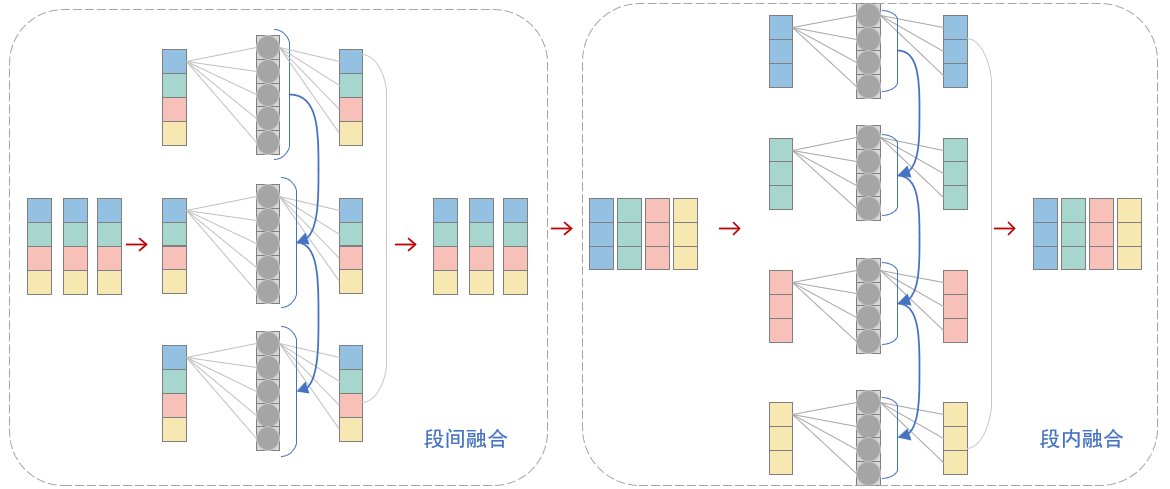

图例：

image-20240228141118686

image-20240228141137134

类似MLP-Mixer，用RNN建模信息融合，隐状态传递时序信息

⭐MINA - Signal Processing 2019

MINA: Multilevel Knowledge-Guided Attention for Modeling Electrocardiography Signals

做法：

  • 特征工程：从心电图波形中提取信息特征 => 传统机器学习进行处理 => 结果

    探索P-QRS-T 波的各种幅度和持续时间特征，包括用于分类的形态学 和 RR 间期特征 // Hermite变换和小波变换

    ❗❗❗依赖于提取的特征，很容易受到噪声干扰，特征没提取好，后续工作很难进展

  • 注意力引导网络关注重点 （通用自学习注意力）和（融合领域知识的注意力）

3级注意力：（节拍级、节律级和频率级）领域知识特征

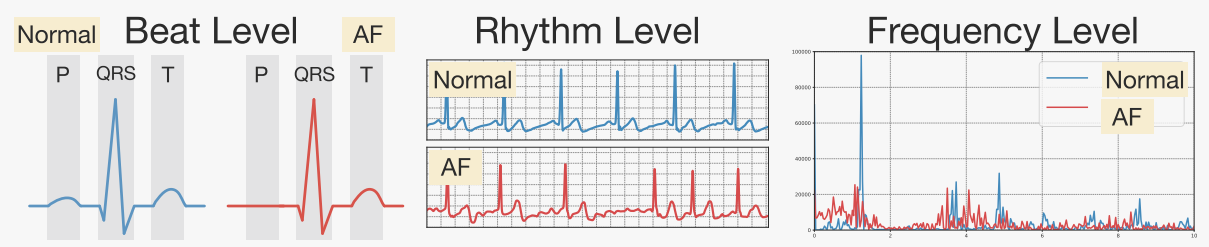

image-20240320125118402

⭐提取特定级别的领域知识特征并使用它们来引导注意力，包括引导注意力CNN的节拍形态知识和引导注意力RNN的节奏知识

⭐跨时域和频域进行注意力融合

节拍级：主要考虑异常的波形或边缘。知识引导的注意力来聚合这些特征并获得节拍级别注意力

​ 卷积神经网络 (CNN) 用于学习节拍级别模式

节律级：考虑异常节律变化

​ 循环神经网络（RNN）适合捕获节律特征

提取特定级别的领域知识特征并使用它们来引导注意力，包括指导注意力 CNN 的节拍形态知识和指导注意力 RNN 的节奏知识

识别关键节拍位置、显着的节律变化、重要的频率分量

知识特征 作用于 网络特征

特定级别的领域知识特征 - 引导注意力

Beat Level

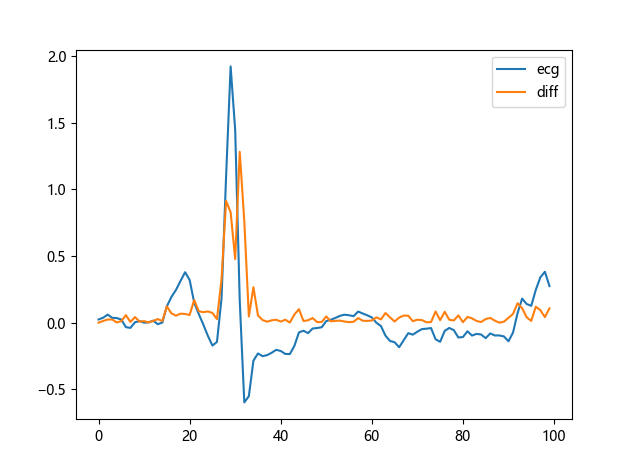

​ 主要考虑异常波形或急剧变化的点 => 计算一阶差分 Δ 和每个片段 s 上的卷积运算

​ 一阶差分： 用来提取信号的变化趋势和特征

​ image-20240320134815892

Rhythm Level

​ 计算每个片段的标准差，以提取节奏水平知识特征向量

​ 标准差：衡量信号的稳定性、检测异常值、描述信号波动性、比较不同信号之间的波动程度

Frequency Level

​ 能量越大的信号包含的信息越多，功率谱密度（PSD）来提取频率级知识特征向量

​ 频谱分析可以辅助了解信号在不同频率下的成分和能量分布情况

​ 功率谱密度估计是计算信号功率在频域上的分布

​ 例：100HzECG段数据 => periodogram(估计信号的功率谱密度的函数) => 返回频率范围(0-50Hz)和对应的功率值 => sum() 总频谱密度

模型框架：

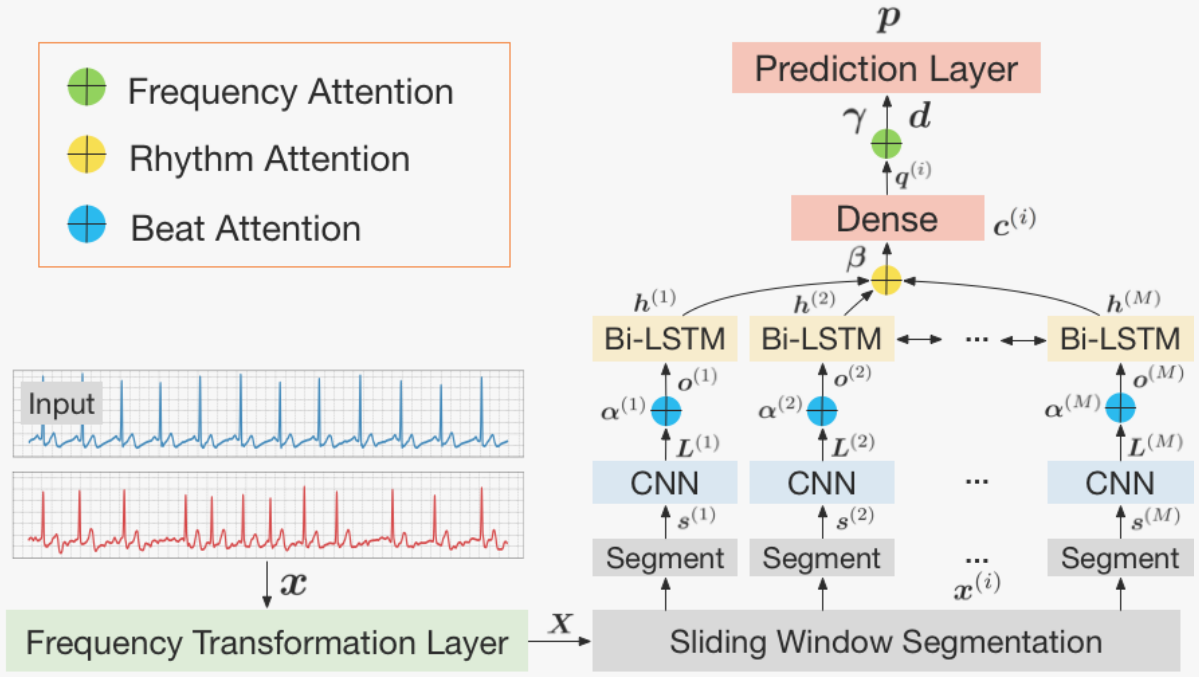

image-20240320130936524

Input: 单导联心电信号

Frequency Transformation Layer: 将信号按照频率区分开，利用高通滤波器、带通滤波器； 0-0.5Hz: 低频漂移；0.5-50hz：主要成分; >50Hz: 噪声

 1### candidate channels for ECG
 2P_wave = (0.67, 5)
 3QRS_complex = (10, 50)
 4T_wave = (1, 7)
 5muscle = (5, 50)	# 肌肉干扰
 6resp = (0.12, 0.5)	# 呼吸信号
 7!
 8
 9ECG_preprocessed = (0.5, 50) # ！！！ ECG主要部分
10wander = (0.001, 0.5)	# 基线漂移
11noise = 50
12
13# low (wander), middle (ECG_preprocessed) and high (noise)
14bandpass_list = [wander, ECG_preprocessed]
15highpass_list = [noise]

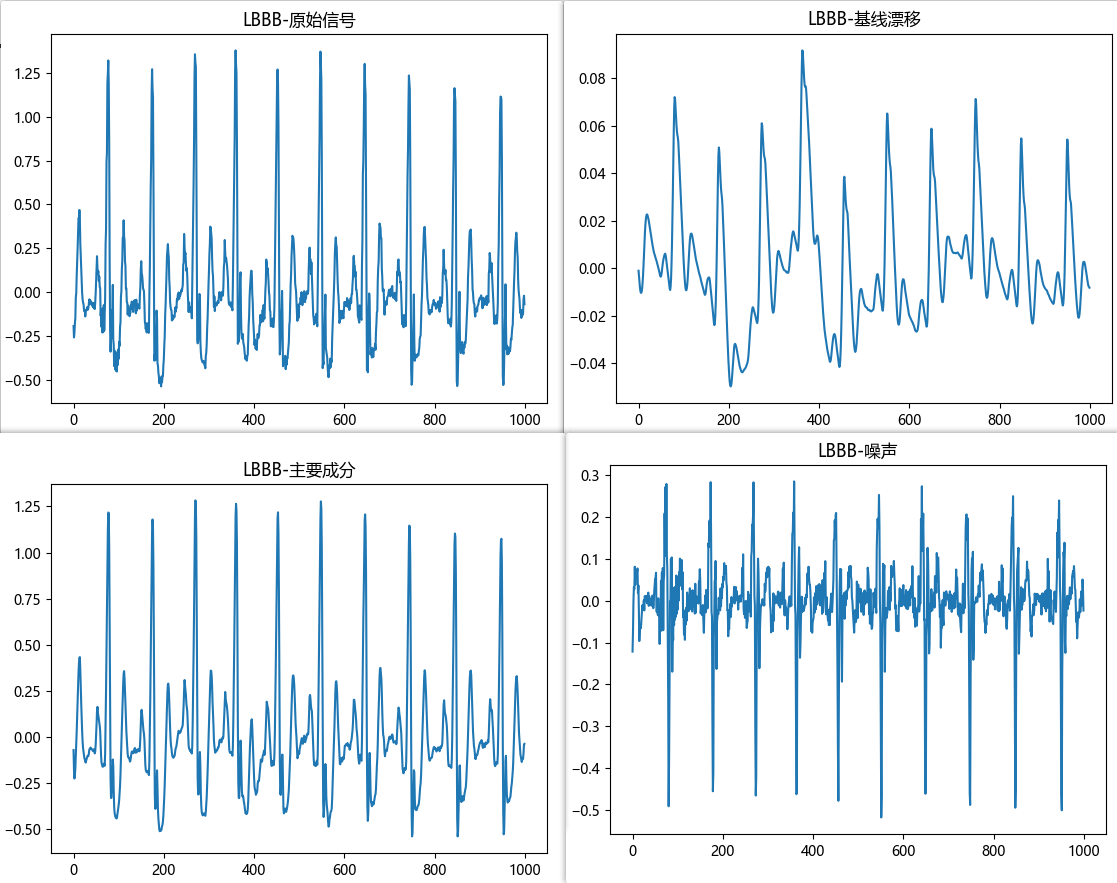

image-20240320133906384

Sliding Window Segmentation: 固定窗口，重叠分段（不用先定位R峰再分段）

image-20240320134653351

计算一阶差商、标准差、功率谱密度估计作为统计特征

将统计信息作为注意力引导嵌入模型中：

L： 经过Conv提取段内信息后的数据

H：经过RNN融合段间信息后的数据

image-20240320141812190

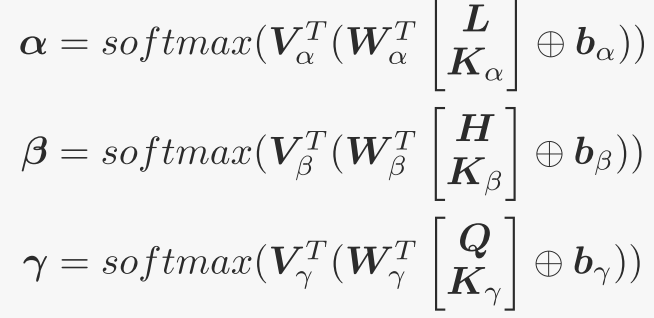

$$ V^{T} ∈ R^{1×D_{α}} $$

再将α作用于特征

最后将不同频率区域的输出Concat 通道在一起，过频率注意力重新加权

Self-supervised - 2022

Self-supervised representation learning from 12-lead ECG data

Computers in Biology and Medicine

问题：

  • 医学高质量标签很难获得，成本昂贵
  • 公开数据集不够大
  • 未标记数据的数量通常远远超过标记数据的数量

结合NLP、视觉、语音在无监督学习的成功

⬇️

创新：

  • 使用自监督的方法，实现ECG表征学习

对比学习CPC框架结构

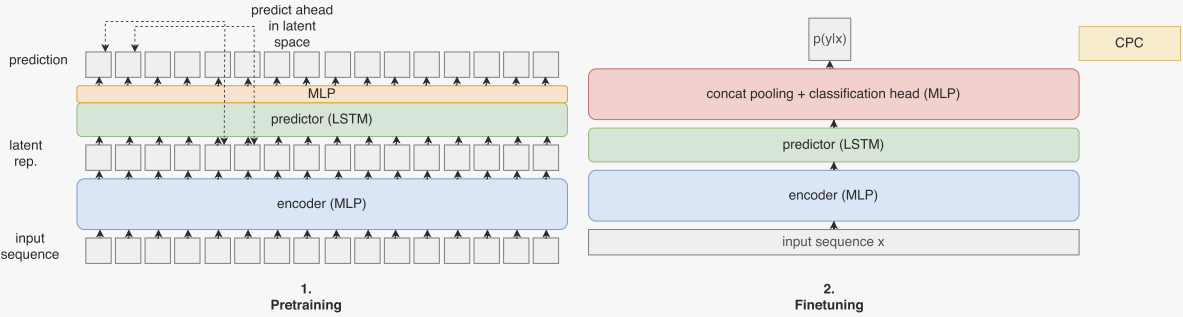

image-20240416131704929

为什么用MLP不用CNN，因为ECG采样频率为100Hz比音频典型采用频率10 kHz粗糙，使用MLP进行非线性映射

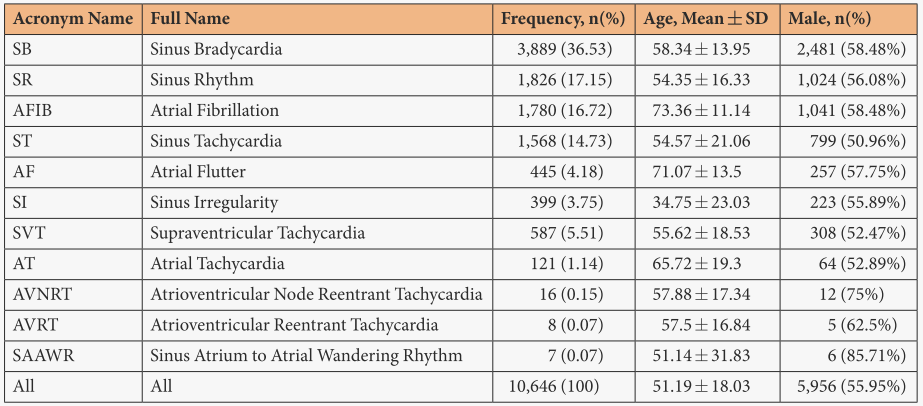

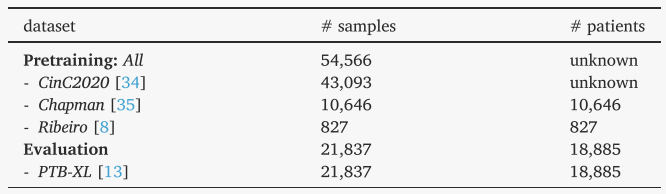

数据集：

image-20240416131354561

结果

评价指标macro AUC

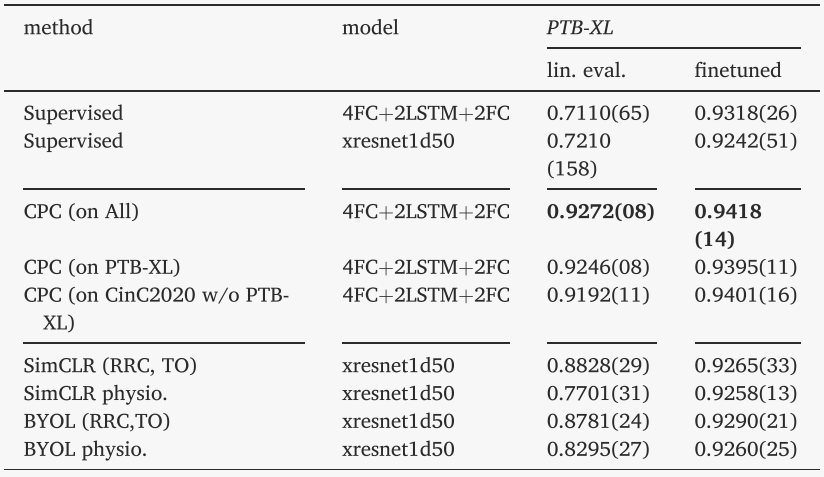

线性评估-冻结模型参数，将分类头改为线性层，验证模型学到的特征表示；

微调-在下游任务上进行微调分类头和部分参数。

image-20240416132013141

预训练的表示与下游分类任务高度相关

自监督预训练提高了下游分类器的稳健性

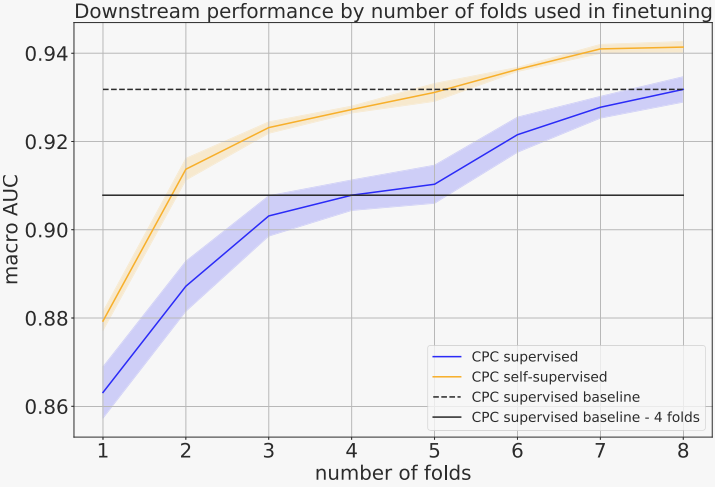

image-20240416134716985

表明在大数据集上预训练，在下游任务中，需要更少的标签数据就可以达到有监督训练的效果

Multi-scale Progressive Gated Transformer

Multi-scale Progressive Gated Transformer for Physiological Signal Classification

分两步：

  • 细粒度捕获局部波形变化
  • 粗粒度捕获全局趋势变化

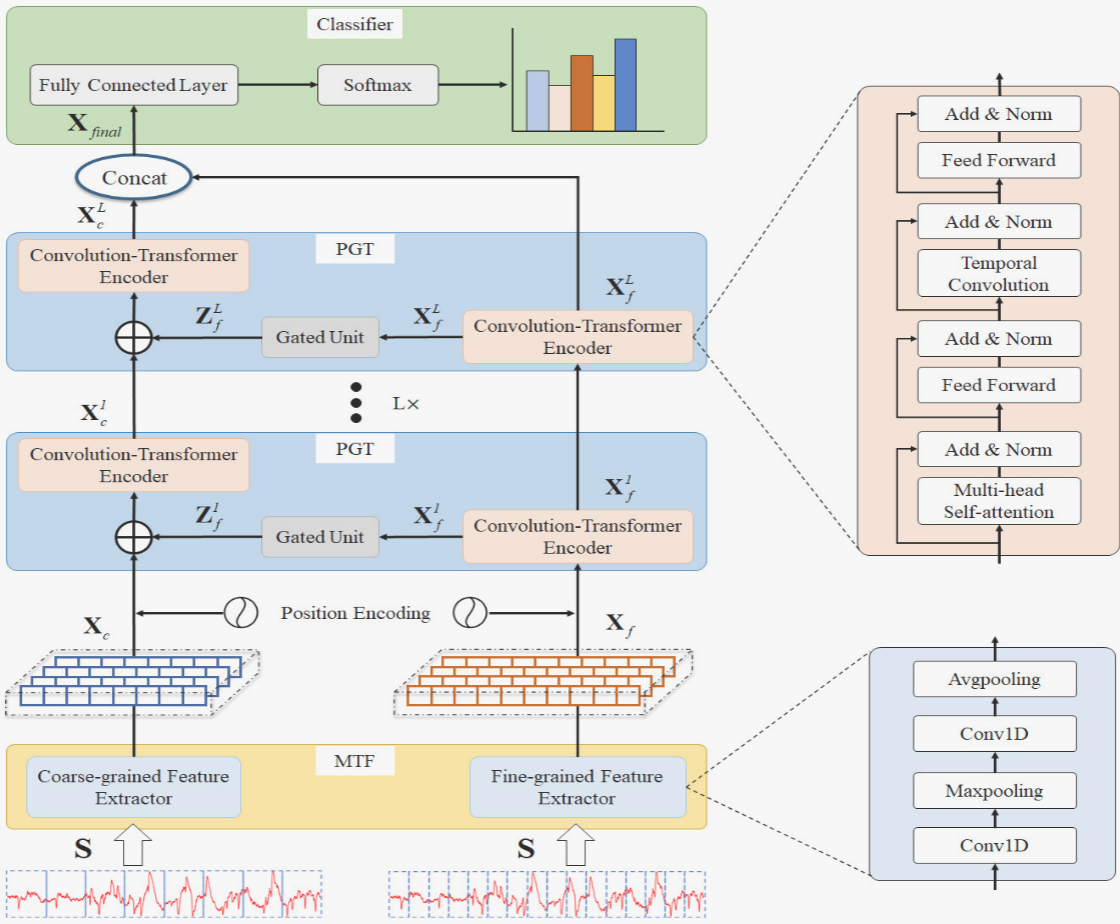

框架：

image-20240615220014092

  • 使用Conv-MaxPool-Conv-AvgPool 实现嵌入

  • 堆叠 MHSA-FFN-TCN-FFN 模块 (Temporal Convolution Net)

  • 分支融合：x1 ⨂ sigmoid(tanh(fc(x1))) + x2

CLOCS - ICML 2021

Contrastive Learning of Cardiac Signals Across Space, Time, and Patients

对比：时间-空间-患者

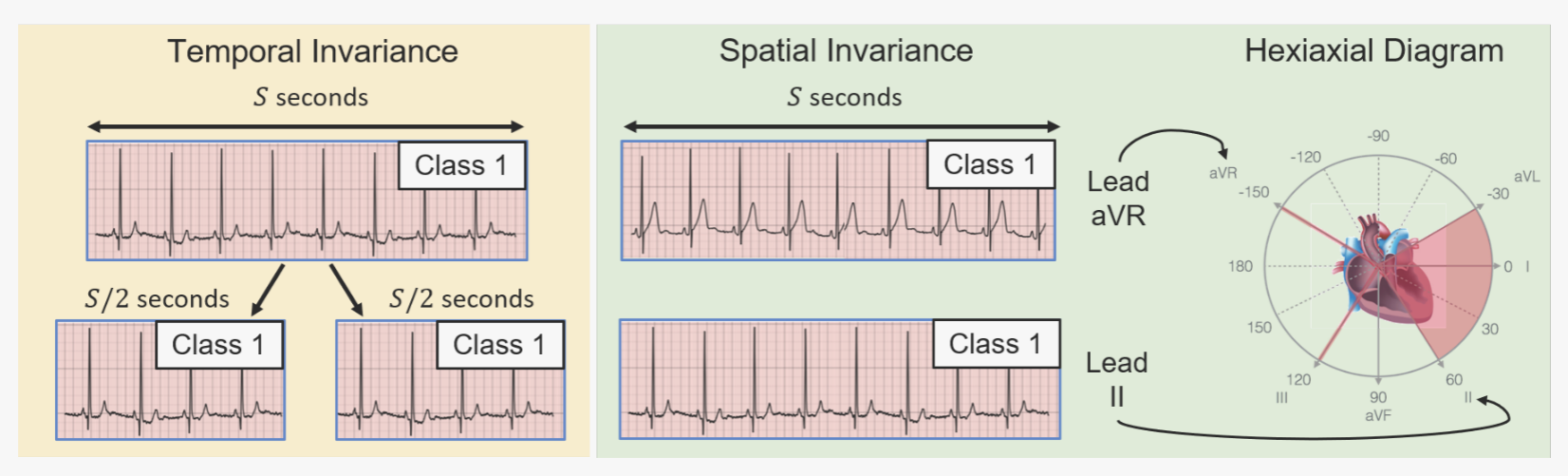

image-20240731153848210

image-20240731153914807

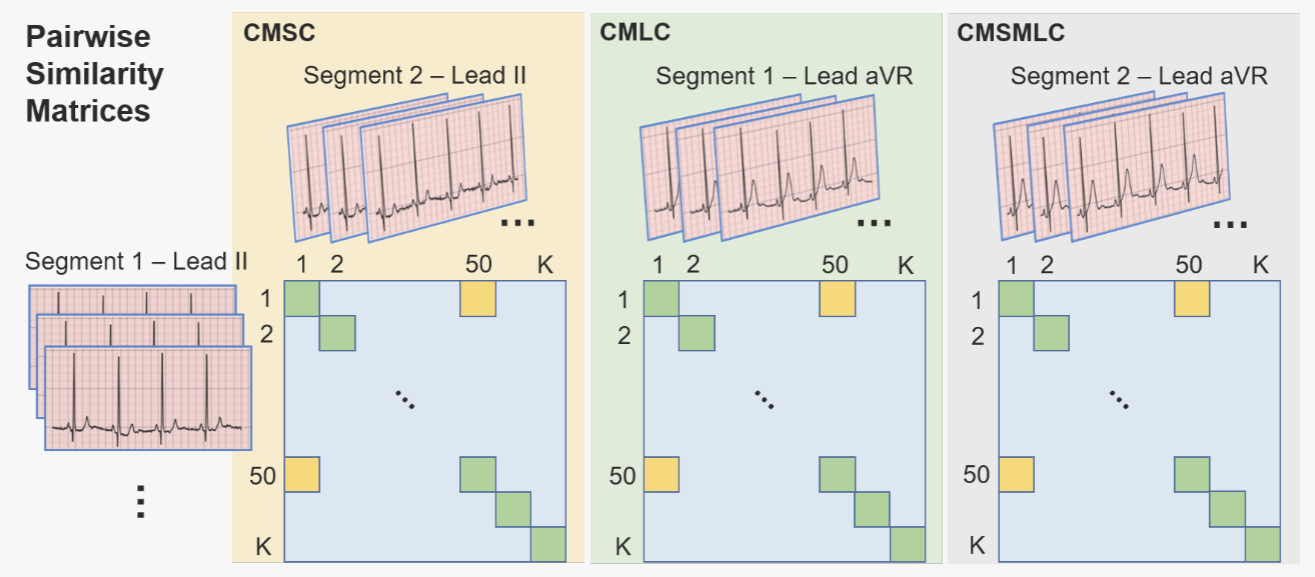

Figure：（左）对比多段编码、（中）对比多导联编码和（右）对比多段多导联编码中的K个实例的小批量的相似性矩阵。将基于所有应用的变换运算符TA和TB对生成附加矩阵。沿着边缘沿着示出了示例性变换的ECG实例。为了识别阳性对，我们将每个实例与其患者ID相关联。通过设计，对角元素（绿色）对应于同一患者，有助于等式2.类似地，实例1和实例50（黄色）属于同一患者，有助于等式（1）。3.蓝色区域对应于阴性示例，因为它们涉及来自不同患者的实例。

数据划分：

 1frame = torch.tensor(input_frame,dtype=torch.float)
 2label = torch.tensor(label,dtype=torch.float)
 3frame = frame.unsqueeze(0) #(1,5000,12) #SxL = Samples x Leads
 4frame_views = torch.empty(1,2500,self.nviews*2) #nviews = nleads in this case (1x2500x12*nsegments)
 5nsegments = frame.shape[1]//2500
 6fcount = 0
 7for n in range(self.nviews): #nviews = # of leads
 8   for s in range(nsegments):
 9       start = s*2500
10       current_view = frame[0,start:start+2500,n]
11       current_view = self.obtain_perturbed_frame(current_view)
12       current_view = self.normalize_frame(current_view)
13       frame_views[0,:,fcount] = current_view
14       fcount += 1
15# => (1, 2500, 24)

⭐CMSMLC(Contrastive Multi-segment Multi-lead Coding)

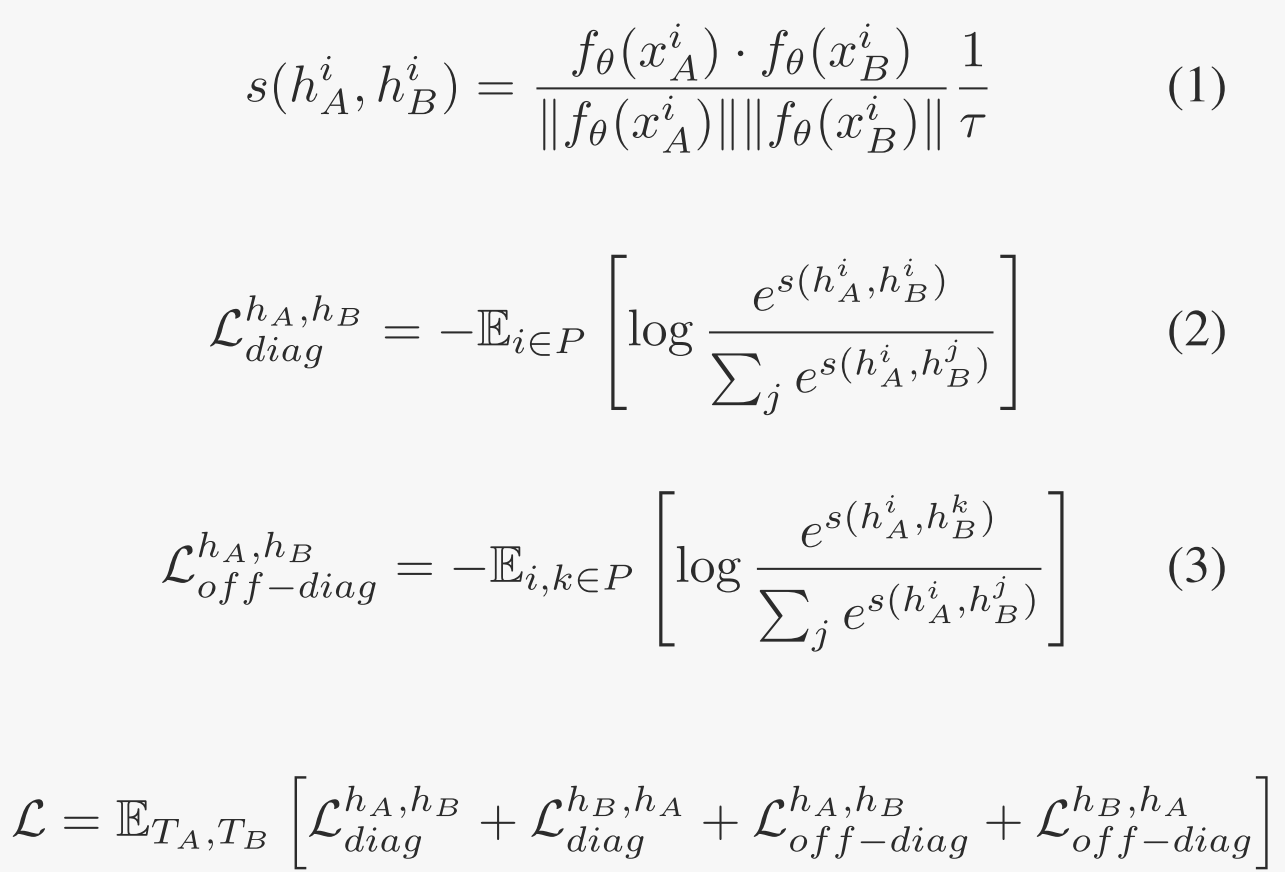

Loss分析：

 1pids = ['1', '2', '1', '3']  # patient id
 2data = [4, feature_dim, 4]   # batch, dim_feature, nviews
 3
 4# 1. 先标记相同患者的样本
 5
 6# 2. 计算各个视图的相似性
 7view_combinations = combinations(nviews,2)
 8# (0,1), (0,2), (0,3)
 9#        (1,2), (1,3)
10#               (2,3)
11loss = 0
12ncombinations = 0
13for combination in view_combinations:
14    view1 = data[:, :, combination[0]]
15    view2 = data[:, :, combination[1]]
16    norm1_vector = view1_array.norm(dim=1).unsqueeze(0)
17    norm2_vector = view2_array.norm(dim=1).unsqueeze(0)
18    sim_matrix = torch.mm(view1,view2.transpose(0,1))
19    norm_matrix = torch.mm(norm1_vector.transpose(0, 1), norm2_vector)
20    argument = sim_matrix / (norm_matrix * temperature)  # temperature=0.1
21    sim_matrix_exp = torch.exp(argument)
22
23    # obtain element
24    triu_elements = sim_matrix_exp[rows1,cols1]  # upper triangle
25    tril_elements = sim_matrix_exp[rows2,cols2]  # lower triangle
26    diag_elements = torch.diag(sim_matrix_exp)   # 主对角
27
28    triu_sum = torch.sum(sim_matrix_exp,1)
29    tril_sum = torch.sum(sim_matrix_exp,0)
30
31    loss_diag1 = -torch.mean(torch.log(diag_elements/triu_sum))  # A => B
32    loss_diag2 = -torch.mean(torch.log(diag_elements/tril_sum))  # B => A
33
34    loss_triu = -torch.mean(torch.log(triu_elements/triu_sum[rows1]))  # 上三角对应的行
35    loss_tril = -torch.mean(torch.log(tril_elements/tril_sum[cols2]))  # 下三角对应的列
36
37    loss = loss_diag1 + loss_diag2
38    loss_terms = 2
39
40    if len(rows1) > 0:
41        loss += loss_triu #technically need to add 1 more term for symmetry
42        loss_terms += 1
43
44        if len(rows2) > 0:
45            loss += loss_tril #technically need to add 1 more term for symmetry
46            loss_terms += 1
47
48ncombinations += 1
49loss = loss/(loss_terms*ncombinations)  # loss/(4*6) 每个视图4份loss，总共算6对

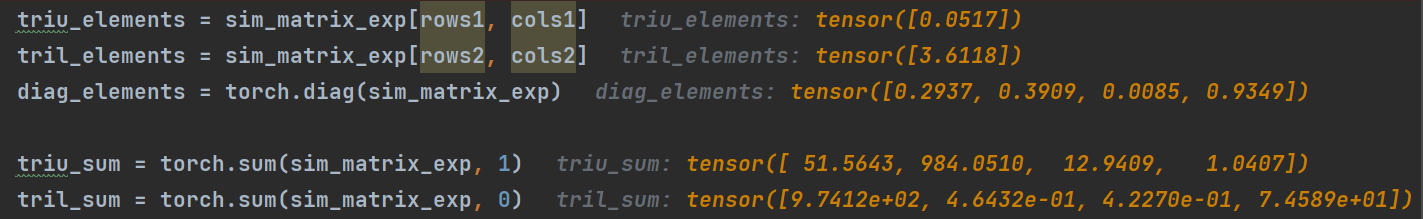

image-20240731205058921

image-20240731204919944

GUIDING MASKED REPRESENTATION LEARNING - ICLR 2024

⭐心电图进行简单的数据增强也可能会严重改变病理信息

✔️利用MAE方法，生成式自监督学习

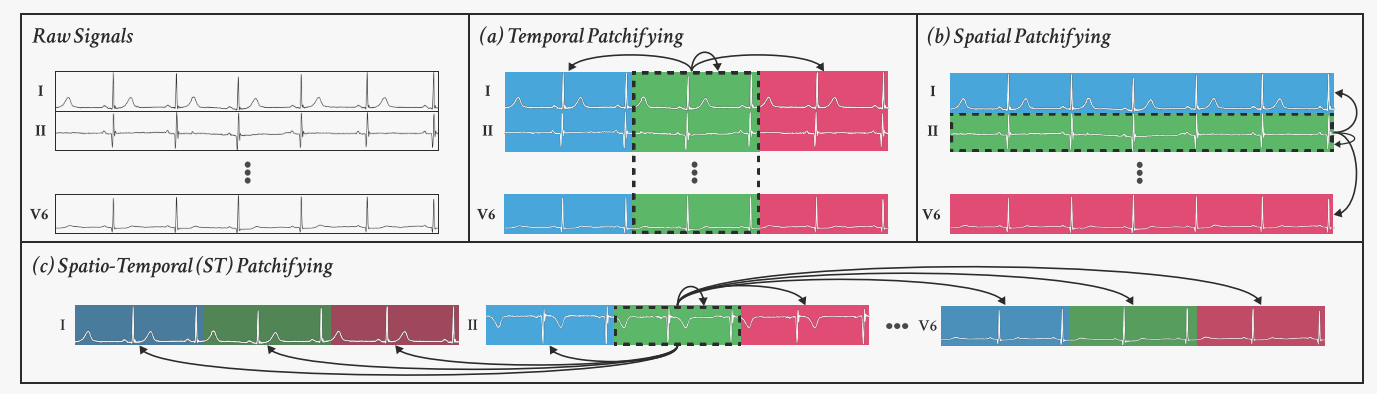

3种嵌入方式，时间-空间-时空

image-20240731152623466

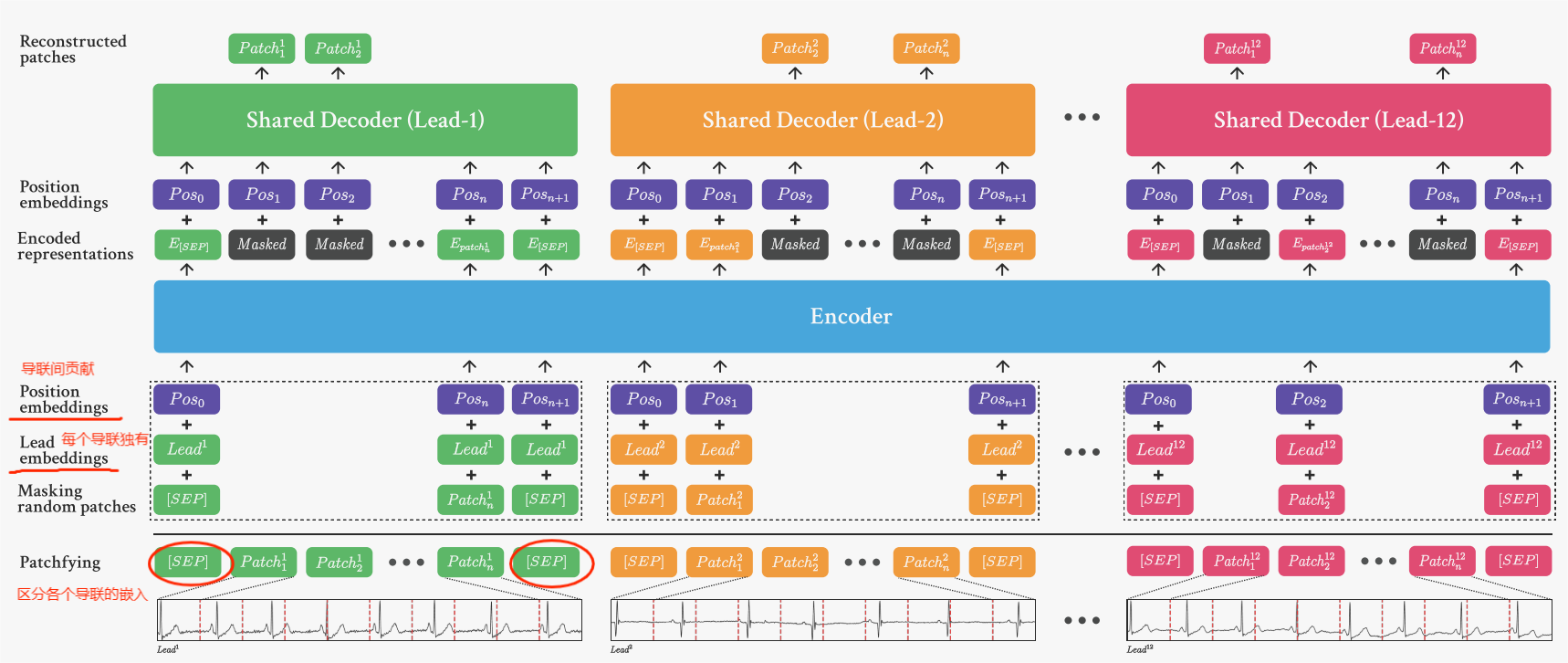

模型：

image-20240731152710546

position embeddings： 使用同一组位置-共享

lead-embeddings: 每个导联专用-标记导联编号

[SEP]: 区分各个导联Patch

为了增加重建难度：

  1. Decoder部分只看同一导联的Patch；=> 确保重建时不会显式使用其他导联的嵌入 => 迫使模型有效地学习时空表示

代码分析：

 1# x: [batch, 12, 2250]
 2x = series
 3# === forward_encoder ===
 4x = patch_embedding(x) # segment->LN->Linear->LN, => [batch, 12, 30, 75]
 5x = x + pos_embedding[:, 1:n + 1, :].unsqueeze(1)  # lead-inter shared pos embedding
 6
 7# mask
 8len_keep = int(n * (1 - mask_ratio))
 9ids_shuffle # [batch, 12, 30] 段编号打乱
10ids_restore # 段编号原始顺序
11
12ids_keep = ids_shuffle[:, :, :len_keep]
13x_masked = torch.gather(x, dim=2, index=ids_keep.unsqueeze(-1).repeat(1, 1, 1, d))
14mask = torch.ones([b, num_leads, n], device=x.device)
15mask[:, :, :len_keep] = 0
16# === x_masked, mask, ids_restore ===
17
18# embedding
19x = torch.cat([left_sep, x, right_sep], dim=2)
20lead_embeddings = lead_embeddings.unsqueeze(2).expand(b, -1, n_masked_with_sep, -1)
21x = x + lead_embeddings  # lead-intra shared lead embedding
22
23# Transformer Encoder x 12
24x = encoder(x)
25
26# === forward_decoder ===
27x = self.to_decoder_embedding(x)  # 维度映射
28
29# 初始化被mask掉的patch
30mask_embeddings = self.mask_embedding.unsqueeze(1)
31mask_embeddings = mask_embeddings.repeat(b, self.num_leads, n + 2 - n_masked_with_sep, 1)
32
33x_wo_sep = torch.cat([x[:, :, 1:-1, :], mask_embeddings], dim=2)  # [X..,masked,..]
34x_wo_sep = torch.gather(x_wo_sep, dim=2, index=ids_restore.unsqueeze(-1).repeat(1, 1, 1, d))  # 恢复位置
35
36x_wo_sep = x_wo_sep + self.decoder_pos_embed[:, 1:n + 1, :].unsqueeze(1)  # 重新添加位置信息
37left_sep = x[:, :, :1, :] + self.decoder_pos_embed[:, :1, :].unsqueeze(1)
38right_sep = x[:, :, -1:, :] + self.decoder_pos_embed[:, -1:, :].unsqueeze(1)
39x = torch.cat([left_sep, x_wo_sep, right_sep], dim=2)
40
41x_decoded = []
42for i in range(self.num_leads):
43    x_lead = x[:, i, :, :]
44    for block in self.decoder_blocks:  # Transformer Encoder x 6
45        x_lead = block(x_lead)
46        x_lead = self.decoder_norm(x_lead)
47        x_lead = self.decoder_head(x_lead)
48        x_decoded.append(x_lead[:, 1:-1, :])
49pred = torch.stack(x_decoded, dim=1)
50
51# === loss ===
52target = self.patchify(series)
53
54loss = (pred - target) ** 2
55loss = loss.mean(dim=-1)  # (batch_size, num_leads, n), mean loss per patch
56
57loss = (loss * mask).sum() / mask.sum()  # mean loss on removed patches
58# mask: [batch, 12, 30], 其中1代表被mask，0表示没有被mask

微调时取Encoder部分

实验

InceptionFormer

InceptionNeXt + SMT

图示仿照SMT风格绘制

  • 仿照SMT的渐进融合网络结构
  • 前半部分使用 InceptionNeXt结构块，DConv卷积代替MHSA
 1# 模型 FLOPs: 2.14G
 2# 模型参数数量: 12.45M
 3
 4cnnblock = StemConv()                  # 1, 12, 1000
 5# 模型 FLOPs: 36.74M
 6# 模型参数数量: 36.72K
 7CNNBlock1 = getattr(model, 'block0')   # 1, 64, 1000
 8# 模型 FLOPs: 35.07M
 9# 模型参数数量: 35.07K
10CNNBlock2 = getattr(model, 'block1')   # 1, 128, 500
11# 模型 FLOPs: 135.68M
12# 模型参数数量: 271.36K
13MixBlock = getattr(model, 'block2')    # 1, 256, 250
14# 模型 FLOPs: 793.09M
15# 模型参数数量: 3.18M
16MHSABlock = getattr(model, 'block3')   # 1, 512, 125
17# 模型 FLOPs: 1.05G
18# 模型参数数量: 8.41M

模型框架

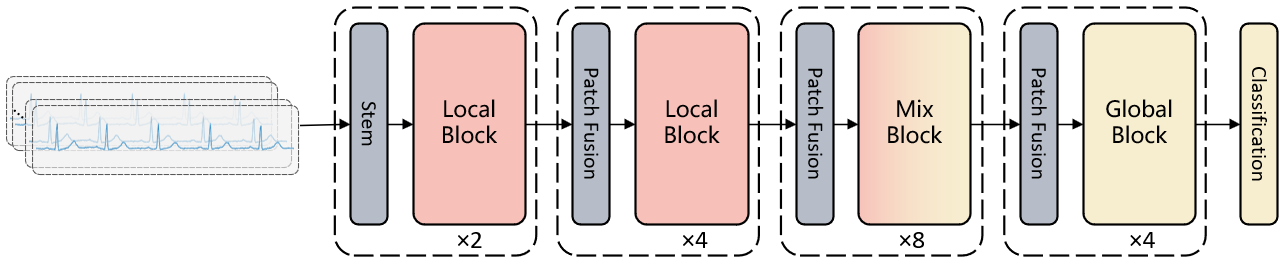

image-20240307212600434

模型框架

Stem 模块：

参考：A token selection-based multi-scale dual-branch CNN-transformer 一区论文

标准一维卷积，多尺度提取特征，提取ECG形态信息。全面提取（携带冗余信息） # shape: 12, 1000 => 128，1000

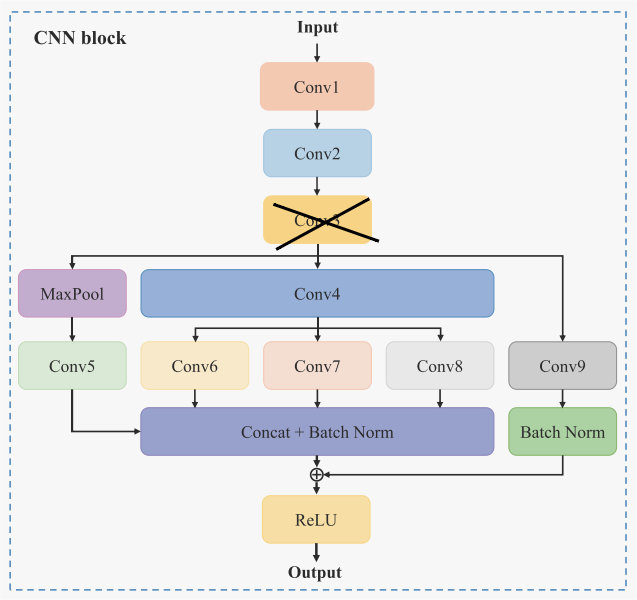

image-20240307212809248

Block：

image-20240307213204707

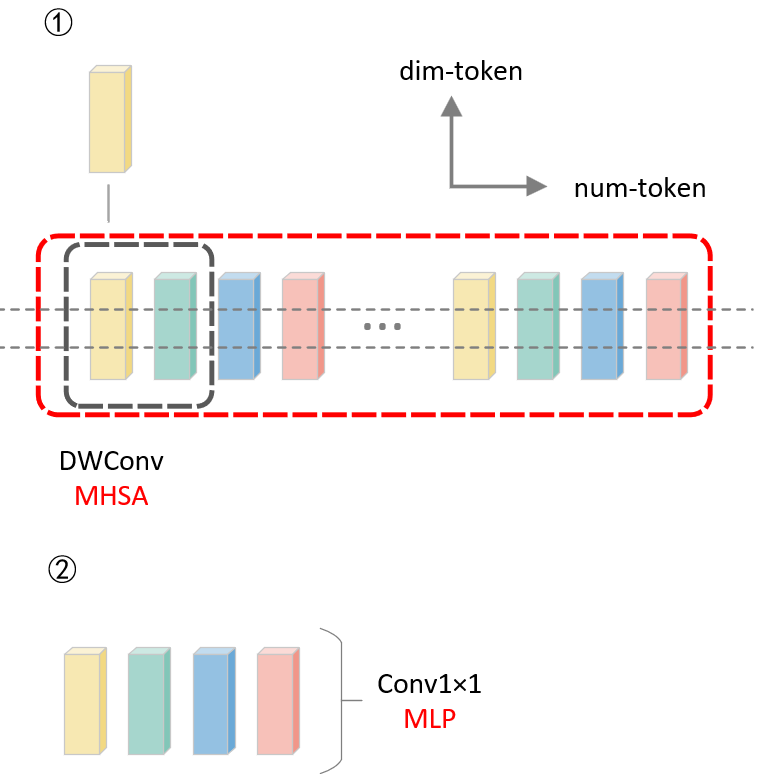

Patch Fusion:

​ 使用Conv1D，kernel_size=3，stride=2, padding=1 => 重叠式嵌入，减少Token数量，增加Token维度(增加Token携带信息的丰富度)

图示： ①Token间 ②Token内

image-20240312132746778

自注意力

在InceptionFormer上实验

  • Multi Head Self Attention
1Test	  Best F1: 0.8410
2Validate  Best F1: 0.8184

  • SR-MHSA 使用Conv1D stride=2 缩小K，V的TokenMap，减少Token数量

    sr-ratio = 2

1Test	  Best F1: 0.8137
2Validate  Best F1: 0.8216

  • Bi-Routing Attention – SR与标准的折中

    超参：num_window=25，topk=10

1Test	  Best F1: 0.8344
2Validate  Best F1: 0.8199
  • Window Attention – 单纯窗口级 ❌多余的版本 - 不如MobileViTBlock

❗没加CNN先局部融合

1Test	  Best F1: 0.8261
2Validate  Best F1: 0.8148
  • Shift Window Attention

感觉有点问题，效果不如 WA，混合结构的问题？前面进行的交错的CNN和MHSA？

1Test	  Best F1: 0.8129
2Validate  Best F1: 0.8100
  • 级联删除Token和修剪Head

去掉冗余的 ❗未测试

位置嵌入

  • 前期直接融进Token中 – ViT 仅一次

​ 例：data: [batch, num_token, dim_token] learnable_pos_embed: [batch, num_token, dim_token]

​ data + pos_embed

  • 注意力计算中引入 – SwinT 每次

​ 例： att:[num_token, num_token] + relative_pos_bias:[num_token, num_token]

​ 让相对位置信息(自学习)影响注意力权重

  • DWConv 引入局部位置信息 / 在计算完自注意力前 – Bi-Routing-Attention 每次

​ 例： DWConv(x) + EncoderBlock(x)

  • DWConv增强位置信息 / 在计算完自注意力中 – Bi-Routing-Attention 每次

​ 例： SoftMax(Q@K.T/√d)@ (V + DWConv(V) )

现存问题

  • ⭐没有为MHSA计算时添加位置信息

    • DWConv 代替位置编码
    • MHSA之前加入可学习的位置向量

  • 渐进式模块融合策略

    • 交错
    • 并行？

  • 没有优化自注意力的计算

  • DConv的优化

InceptionFormer + 卷积调制

InceptionNeXtBlock => ConvModulation => MHSA

卷积 => 卷积×调制 => 调制×自注意力 => 自注意力

x2 x4 x8 x4

1acc: 0.8299, f1: 0.8418, macro_auc: 0.9679
2classes:  ['I-AVB'  'AF'   'LBBB'   'RBBB'  'NORM'  'PAC'   'STD'  'STE'   'PVC']
3test f1s: [0.9252, 0.9231, 0.902, 0.9477, 0.8261, 0.6733, 0.8161, 0.7805, 0.782]

全局平均池化 => CLS Token

❗Validate F1 score only 0.8185 # 稳健性一般

1acc: 0.8343, f1: 0.8488, macro_auc: 0.9677 threshold: 0.8
2classes:   ['I-AVB'  'AF'   'LBBB'   'RBBB'  'NORM'  'PAC'   'STD'  'STE'   'PVC']
3F1 Scores: [0.9028, 0.9587, 0.9412, 0.9444, 0.7861, 0.7308, 0.8046, 0.7895, 0.7813

❌PAC 仍然改善不了

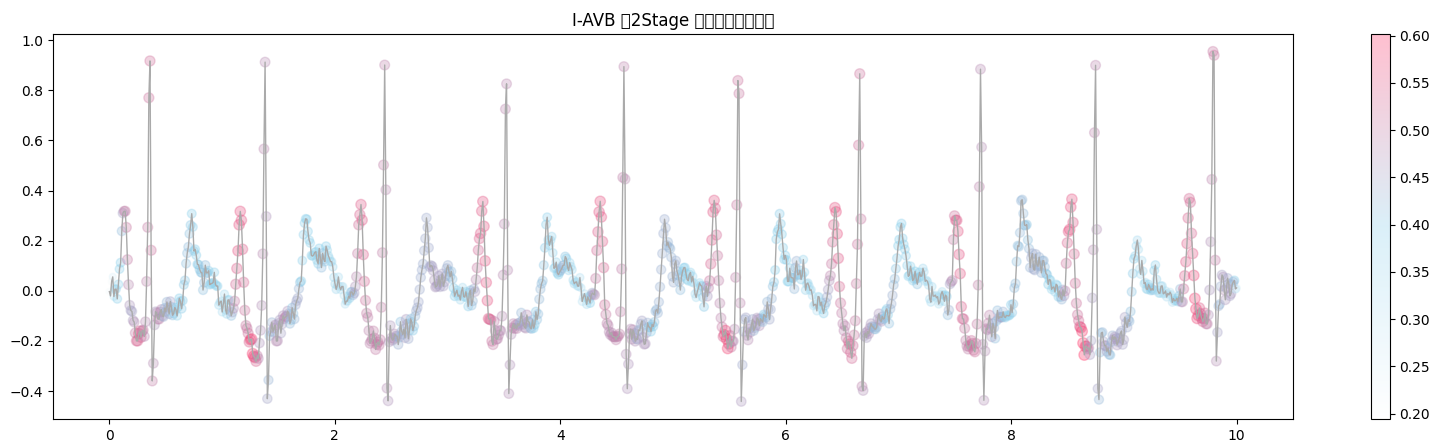

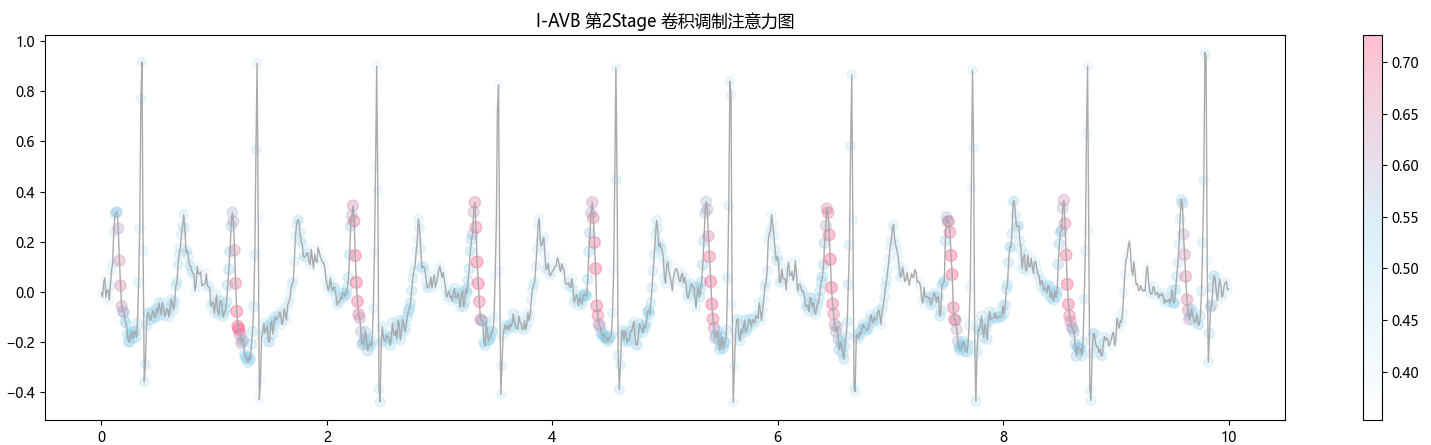

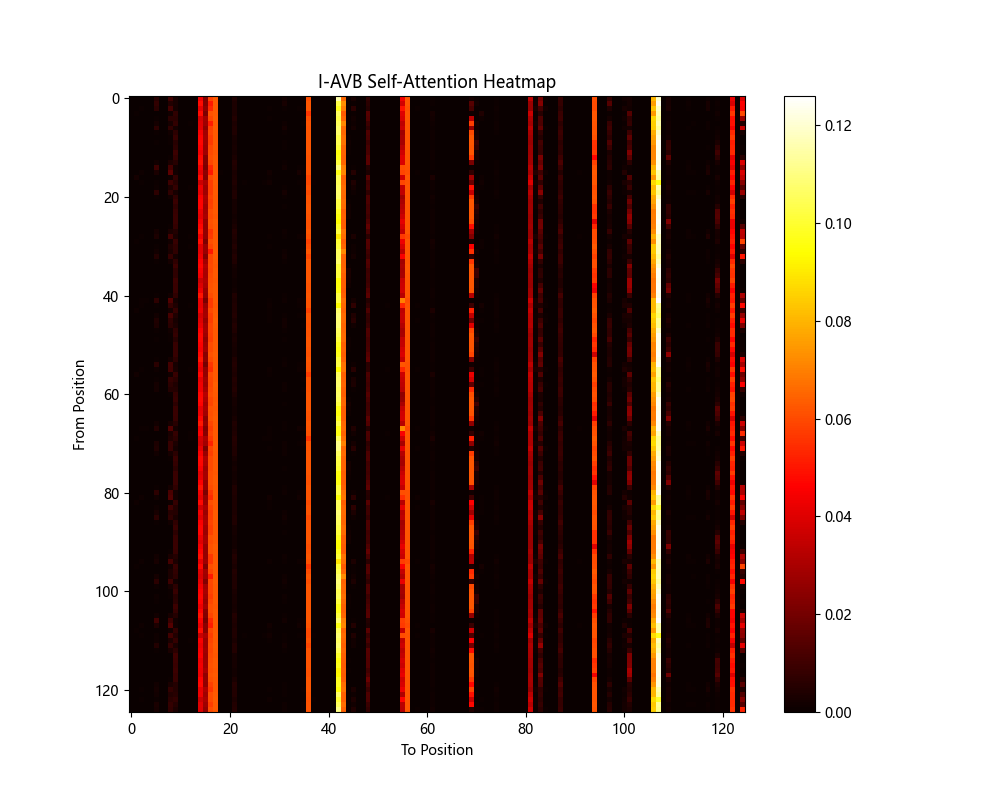

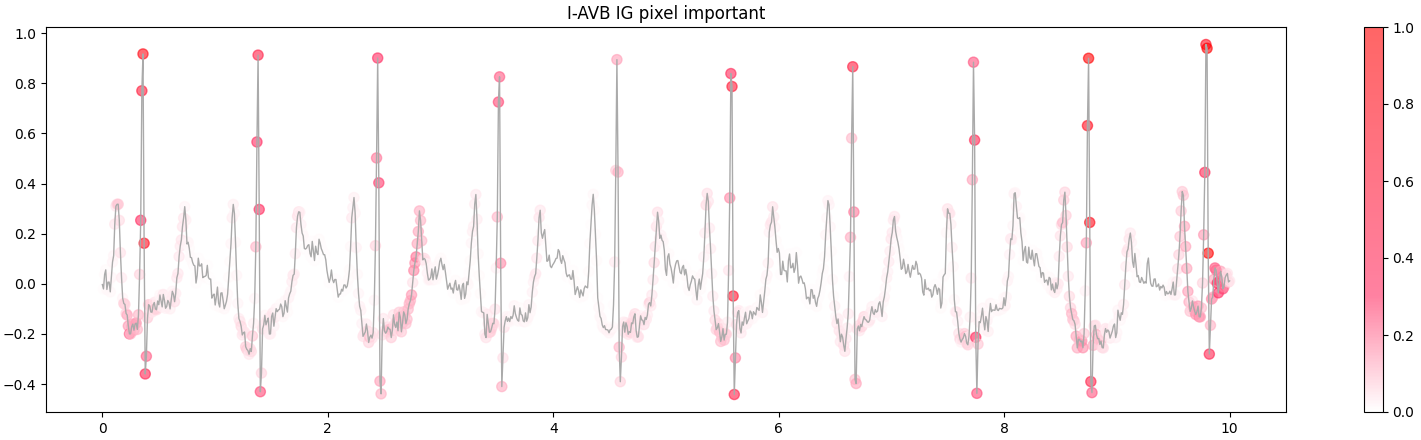

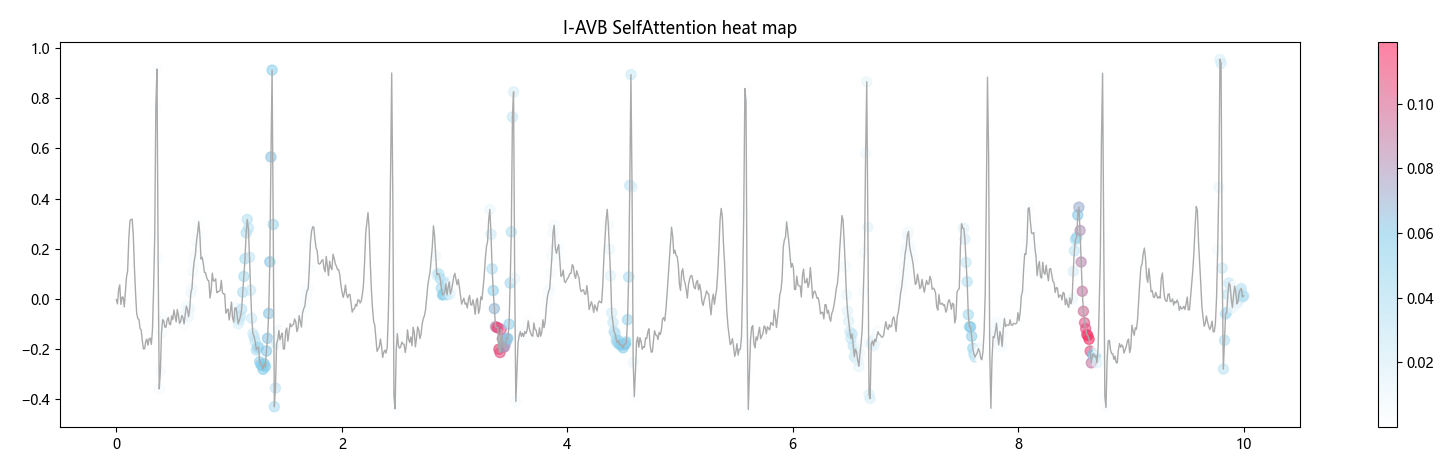

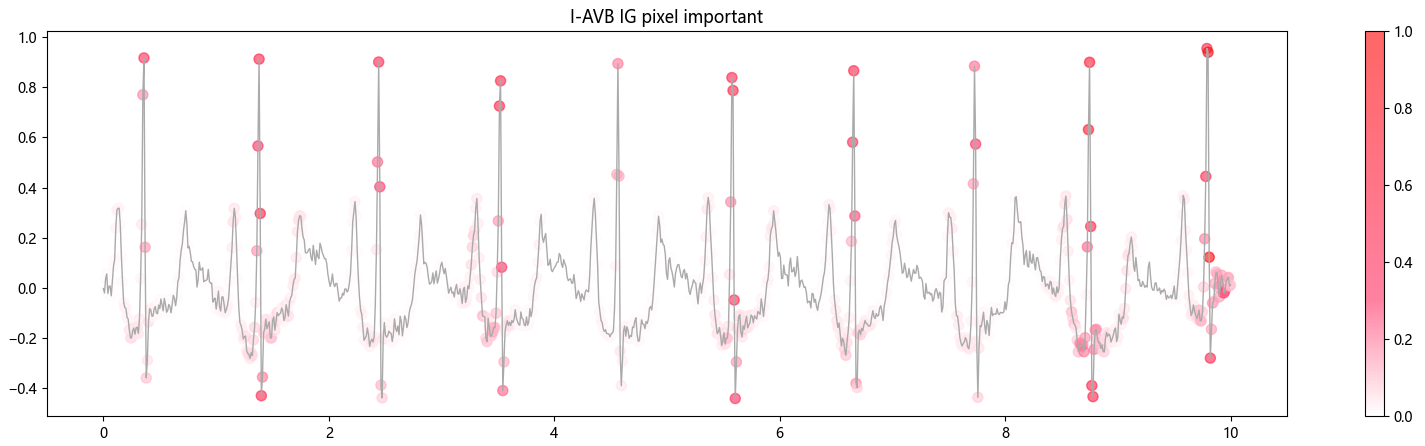

注意力可视化

image-20240321214200346

image-20240321214221728

image-20240321214245731image-20240323153412375

image-20240323153505140

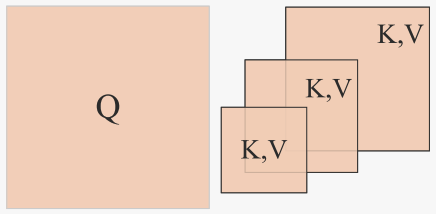

InceptionFormer + Shunt

Shunt Self Attention => InceptionFormer

在多头部分嵌入多尺度。8头自注意力， 1/2头执行像素级自注意力，1/4头执行下采样2倍的块级自注意力，1/4头执行下采样4倍的域级自注意力

image-20240321215459046

在计算自注意力时，实现多尺度

1acc: 0.8154, f1: 0.8389, macro_auc: 0.9682
2classes:   ['I-AVB'  'AF'   'LBBB'   'RBBB'  'NORM'  'PAC'   'STD'  'STE'   'PVC']
3F1 Scores: [0.9065, 0.9283, 0.8511, 0.9296, 0.7865, 0.6531, 0.8193, 0.8421, 0.8333]

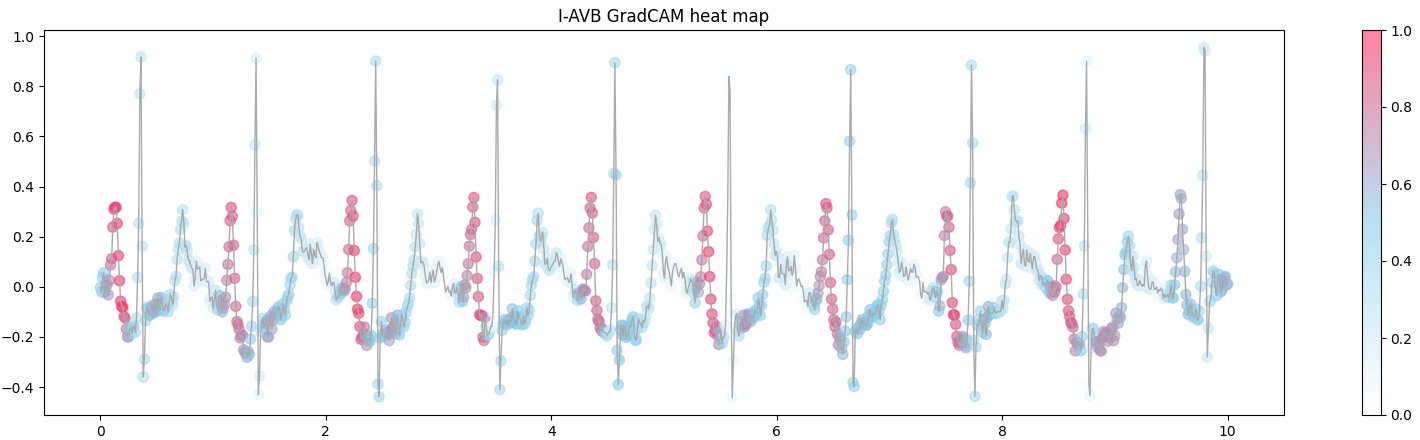

❗PAC

image-20240323152854941

image-20240321221939637

image-20240321221958275

image-20240321222022287

InceptionFormer: MS-DWConv + MHSA

 1验证集: 9-Fold, 测试集: 10-Fold.
 2
 3Acc: 0.8328, F1: 0.8530, Auc: 0.9701, Threshold: 0.4, Test_loss: 0.2225
 4F1s: ['0.8936', '0.9219', '0.9200', '0.9505', '0.8298', '0.6972', '0.8315', '0.8000', '0.8321']
 5
 6Acc: 0.7918, F1: 0.8247, Auc: 0.9564, Threshold: 0.9, Vali_loss: 0.2764
 7F1s: ['0.8971', '0.9160', '1.0000', '0.9020', '0.7831', '0.6981', '0.7600', '0.6154', '0.8504']
 8
 9# 此处，仅取平均，最终应该组合在一起进行测试，因为阈值不一致
10Acc: 0.8123, F1: 0.8388, Auc: 0.9633  Average Test and Validate
11F1s: ['0.8953', '0.9189', '0.9600', '0.9263', '0.8064', '0.6977', '0.7957', '0.7077', '0.8413']
12
13# 模型 FLOPs: 2.14G
14# 模型参数数量: 12.45M

InceptionFormer: MS-DWConv + S-MHSA

❌数据敏感

 1验证集: 9-Fold, 测试集: 10-Fold.
 2
 3Acc: 0.8125, F1: 0.8204, Auc: 0.9686, Threshold: 0.6, Test_loss: 0.2426
 4F1s: ['0.8467', '0.9143', '0.8800', '0.9344', '0.8021', '0.6355', '0.8452', '0.7368', '0.7883']
 5
 6Acc: 0.7918, F1: 0.8163, Auc: 0.9556, Threshold: 0.8, Vali_loss: 0.2814
 7F1s: ['0.8841', '0.8934', '0.9778', '0.9091', '0.7340', '0.7037', '0.7925', '0.5946', '0.8571']
 8
 9Acc: 0.8022, F1: 0.8183, Auc: 0.9621  Average Test and Validate
10F1s: ['0.8654', '0.9039', '0.9289', '0.9218', '0.7681', '0.6696', '0.8188', '0.6657', '0.8227']

InceptionFormer: MS-DWConv-SE + MHSA

自动重新校准 - 通道重要性

1Validate: Acc:0.788937409	F1:0.819458854
2Test    : Acc:0.827034884	F1:0.835588466

InceptionFormer: MS-DWConv-CA + MHSA

同时校准 通道 + 空间 重要性

1Validate: Acc:0.7991	F1:0.8315
2Test    : Acc:0.8096	F1:0.8194

InceptionFormer: only front 3 stage

删除第四stage，降低参数

1# Best F1: 0.8395  Only front 3 layer
2# 模型 FLOPs: 1.04G
3# 模型参数数量: 3.64M

InceptionFormer: stage depth [2, 4, 8, 4] => [2, 4, 8, 2]

减少stage4层数

1# stage depths = [2, 4, 8, 2]
2# Best F1: 0.8422
3# 模型 FLOPs: 1.61G
4# 模型参数数量: 8.25M

InceptionFormer + SparseSemanticToken

减少Token

1# Best F1: 0.8312  sparse token -- DW-SpatialPool
2# 模型 FLOPs: 1.53G
3# 模型参数数量: 17.19M
4
5SparseAttentionBlock:
6# 模型 FLOPs: 236.95M
7# 模型参数数量: 4.74M

InceptionFormerTiny

减少Token长度 dim_token: [64, 128, 256, 512] => [32, 64, 128, 256]

1# Best F1: 0.8265
2# 模型 FLOPs: 536.07M
3# 模型参数数量: 3.13M

⭐⭐⭐

Baseline

 1# resnet18
 2模型 FLOPs: 176.57M
 3模型参数数量: 3.85M
 4Best F1: 0.8168
 5
 6# resnet34
 7模型 FLOPs: 357.74M
 8模型参数数量: 7.23M
 9Best F1: 0.8185
10
11# mobilenetv2
12模型 FLOPs: 96.60M
13模型参数数量: 2.19M
14Best F1: 0.7967

PTB-XL - 推荐9折验证 10折测试

CPSC - (比赛) 9折验证 10折测试

优化器调整

Adamw + StepLR => Adamw + CosineAnnealingLR

固定步长衰减学习率 => 余弦退火调整学习率

Adamw + StepLR：

1# scheduler
2lr = 1e-3
3step_size = 20
4step_gamma = 0.1

Adamw + CosineAnnealingLR

PASS

频域特征

数据的另一种表达形式，或者在这个格式中，某些特征会被放大，使得可以被识别到

time domain

image-20240422221233452

I-AVB AF LBBB LBBB NORM PAC STD PVC STE 平均 描述
F1 0.8844 0.9231 0.8800 0.9500 0.7514 0.6392 0.8024 0.7692 0.7669 0.8185 时序信号 & 一维模型

frequency domain

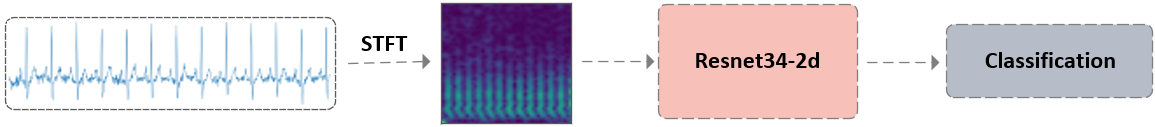

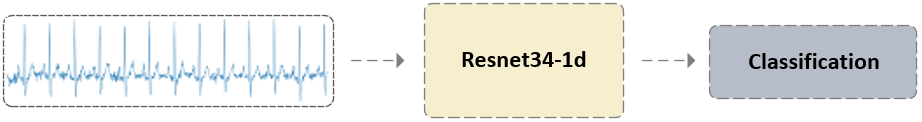

image-20240422221515722

1# [batch_size, num_leads, data_length]  =STFT=> [batch_size, num_leads, W, H]
2# => resnet34
3# => output
I-AVB AF LBBB LBBB NORM PAC STD PVC STE 平均 描述
F1 0.7763 0.9180 0.8511 0.8889 0.7684 0.6393 0.7500 0.7671 0.7805 0.7933 时序信号通过STFT转为频谱图(汉明窗口100)

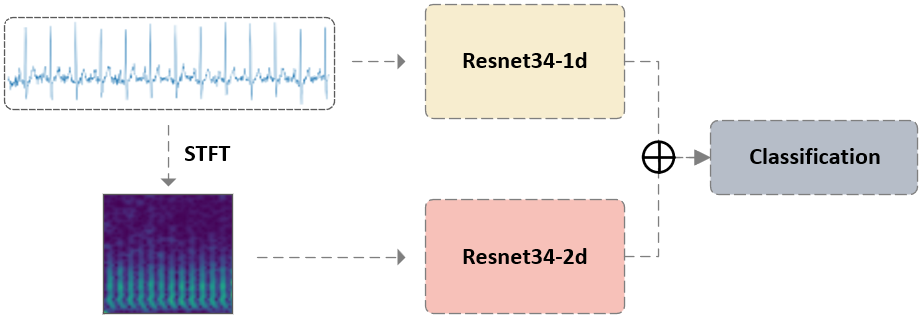

two-stream: time and frequency domain

image-20240422214551861

I-AVB AF LBBB LBBB NORM PAC STD PVC STE 平均 描述
F1 0.8993 0.9255 0.9020 0.9326 0.7817 0.7040 0.8000 0.7805 0.7619 0.8319 时序信号通过STFT转为频谱图(窗口100)

InceptionNeXt + Shunted-Self Attention （Cross-Stack）

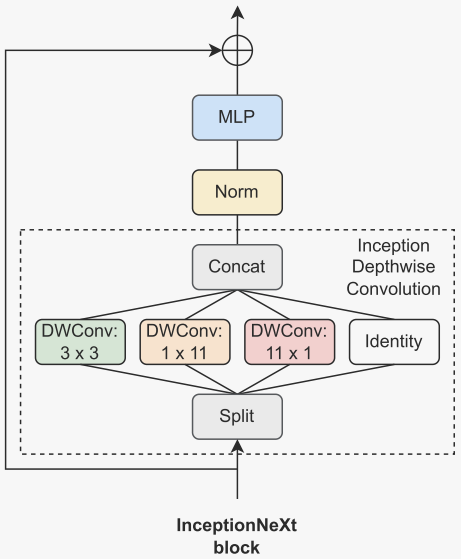

1️⃣

image-20240511210910969

Inception depthwise convlution

2️⃣

image-20240511211011416

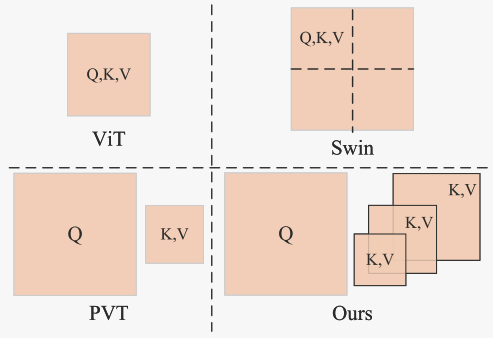

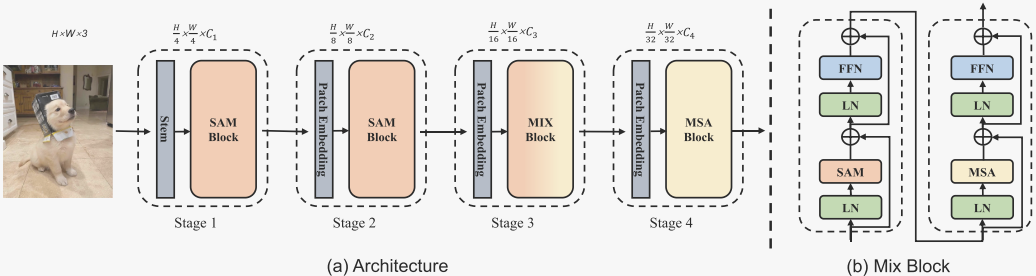

Self-Attention 内部实现粗细粒度

3️⃣

image-20240511211237019

特征图 => 金字塔结构 （中间CNN和Transformer融合，交叉堆叠）

 1classes:
 2     ['I-AVB'   'AF'      'LBBB'    'RBBB'    'NORM'    'PAC'     'STD'     'STE'     'PVC']
 3
 4
 5Test set:
 6Acc: 0.9706, F1: 0.8547, Auc: 0.9666, Threshold: 0.5, Test_loss: 0.1813
 7Acc: ['0.9797', '0.9782', '0.9913', '0.9738', '0.9506', '0.9549', '0.9593', '0.9913', '0.9564']
 8F1s: ['0.9028', '0.9388', '0.8846', '0.9511', '0.8132', '0.7207', '0.8391', '0.8500', '0.7917']
 9
10Validate set:
11Acc: 0.9596, F1: 0.8105, Auc: 0.9657, Threshold: 0.5, Vali_loss: 0.2111
12F1s: ['0.8750', '0.9333', '0.9787', '0.9016', '0.6989', '0.6504', '0.7545', '0.6818', '0.8201']
13Train[650        1099      212       1675      826       554       782       198       629]
14Acc: ['0.9738', '0.9767', '0.9985', '0.9476', '0.9185', '0.9374', '0.9403', '0.9796', '0.9636']

CPSC - 患者间

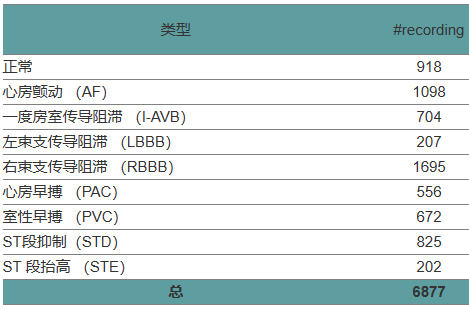

训练集包含 6,877 个（女性：3178 个;男性：3699 个）12 导联心电图记录，持续时间从 6 秒到 60 秒不等。

image-20240511213646105

论文中是 1-8 训练；9 验证；10 测试；

PTB-XL - 患者间

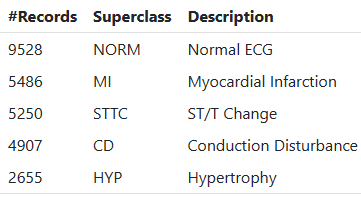

包含来自 18885 名 10 秒长度患者的 21837 个临床 12 导联心电图

image-20240511214058996

⭐ 特定患者的所有记录都分配给同一折。折 9 和 10 中的记录至少经过一次人工评估，因此具有特别高的标签质量。因此，我们建议使用 1-8 折 作为训练集，折叠 9 作为验证集，折叠 10 作为测试集。

Chapman-Shaoxin ECG Data - 患者间

包含 10,646 名患者的 12 导联心电图，采样率为 500 Hz，11 种常见心律

image-20240513120253717

类别分组：

image-20240513195732015

Result

dataset Task F1_macro AUC_macro
CPSC arrhythmia | multi-label 0.8547 0.9666
PTB-XL arrhythmia | multi-label 0.5370 0.9552
dataset Task AUC_macro F1_macro Accuracy Recall Precision
chapman arrhythmia | multi-class 0.9966 0.9660 0.9699 0.9652 0.9671

multi-label: sigmoid转0-1区间，用阈值进行预测值二值化，生成标签

multi-class: softmax转概率，取概率最大的下标作为预测标签

数据增强：

  1. 随机mask某导联

  2. 随机mask某段(仅开头或结尾)

  3. 增加随机噪声

    没啥用

汇总

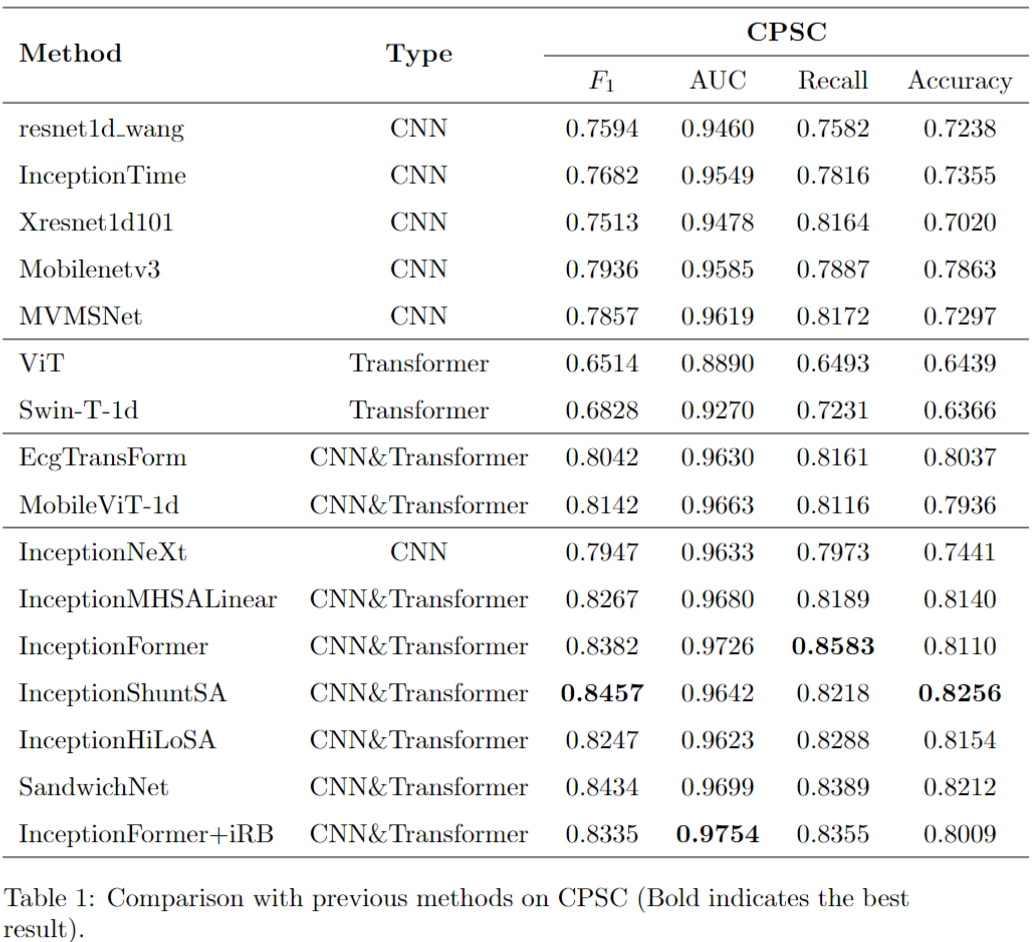

实验结果

image-20240603201428685

1️⃣ CNN：优势=>强大的提取局部模式的能力； => 提出局部细节，边缘，纹理模式信息。 ⭐ 高频信息

​ 不足=>需要堆叠很深，感受范围才能延申到全局； => 感知全局弱势

2️⃣ Transformer： 优势=>全局感受野，不够整体外貌能力很强; ⭐ 低频信息

​ 不足=>看的太多，干扰太多，对局部细节模式捕获能力较弱。

模型插图

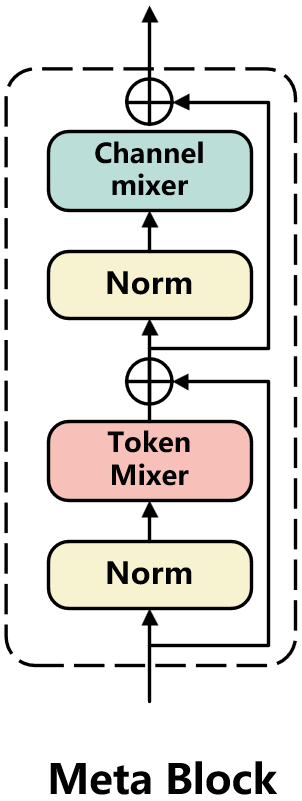

  • Block基本结构
image-20240603173800170

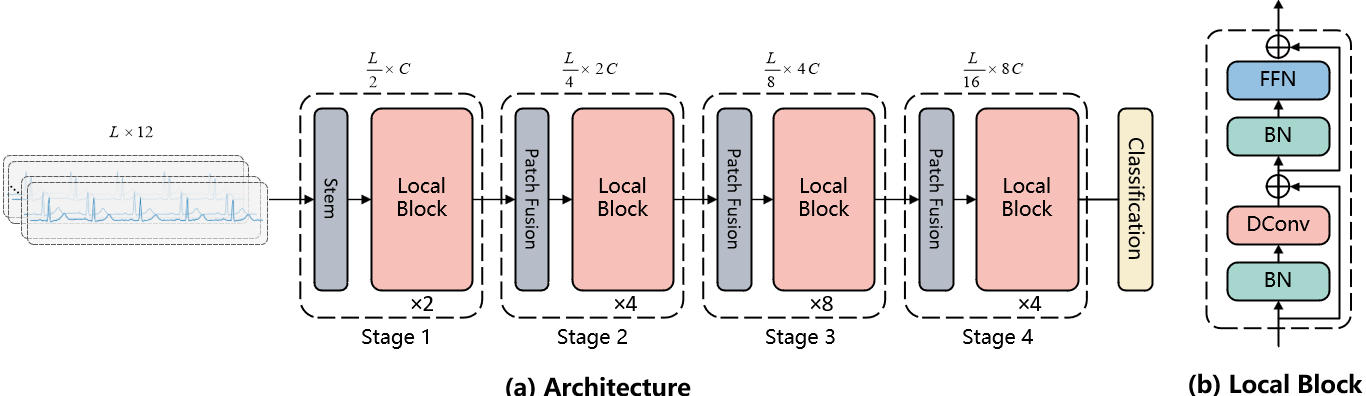

  • InceptionNext

image-20240603173849448

DConv: 根据通道分组，每组使用不同卷积核大小的DWConv

  • InceptionMHSALinear

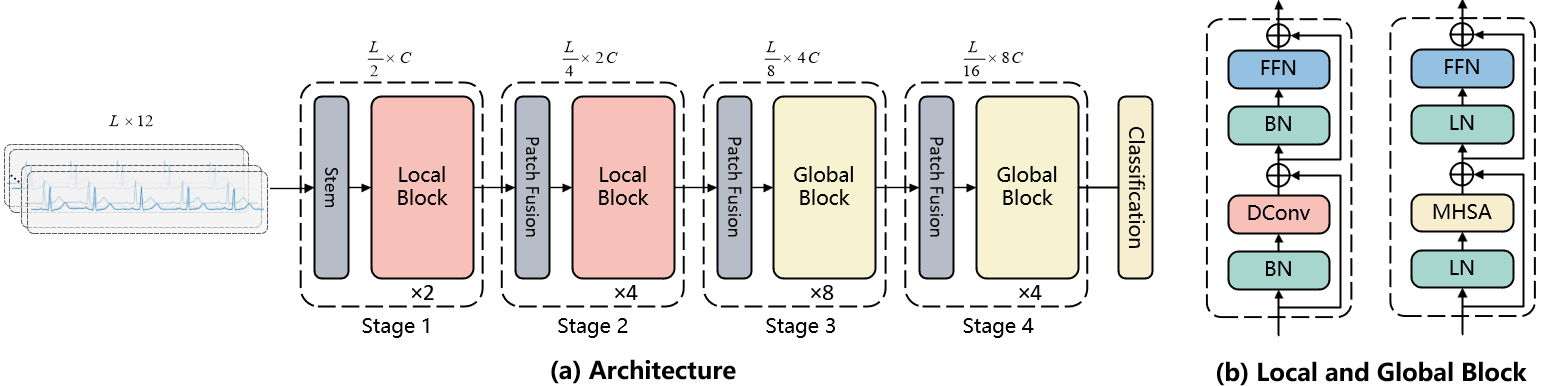

image-20240603140051484

Local Block 和 Global Block 线性拼接

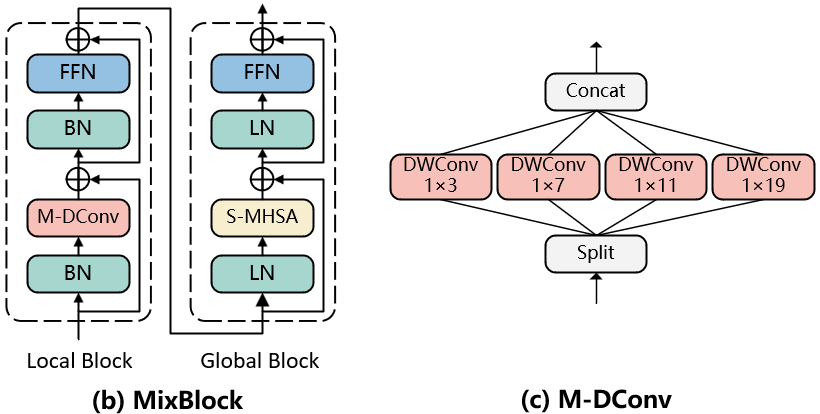

  • InceptionFormer

image-20240603140214408

Local Block 和 Global Block 交叉堆叠进行融合

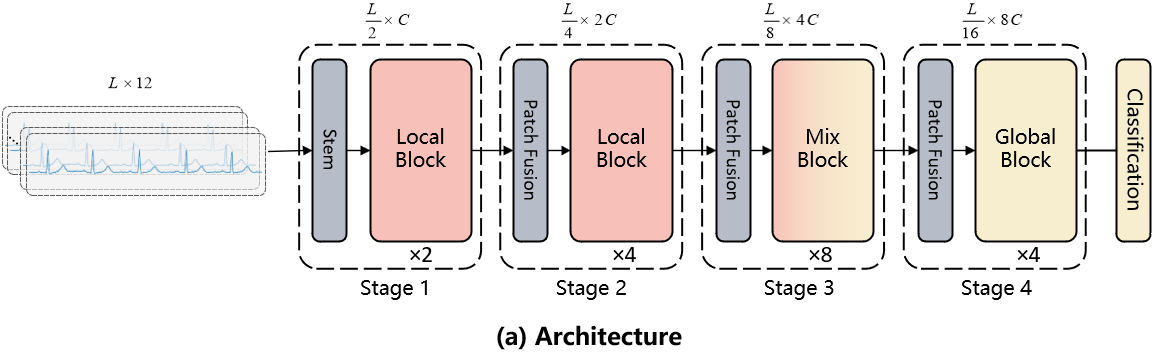

  • InceptionShuntSA

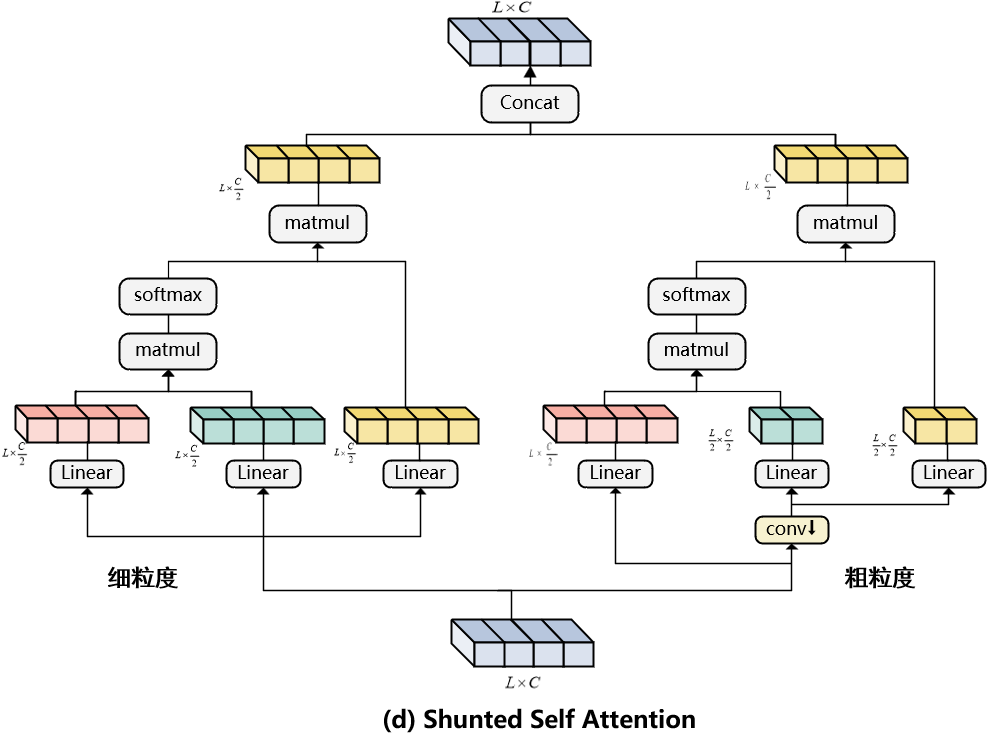

image-20240603163710962

image-20240603163728815 image-20240603163748074

一半注意力头执行细粒度注意力，另一半头执行粗粒度注意力

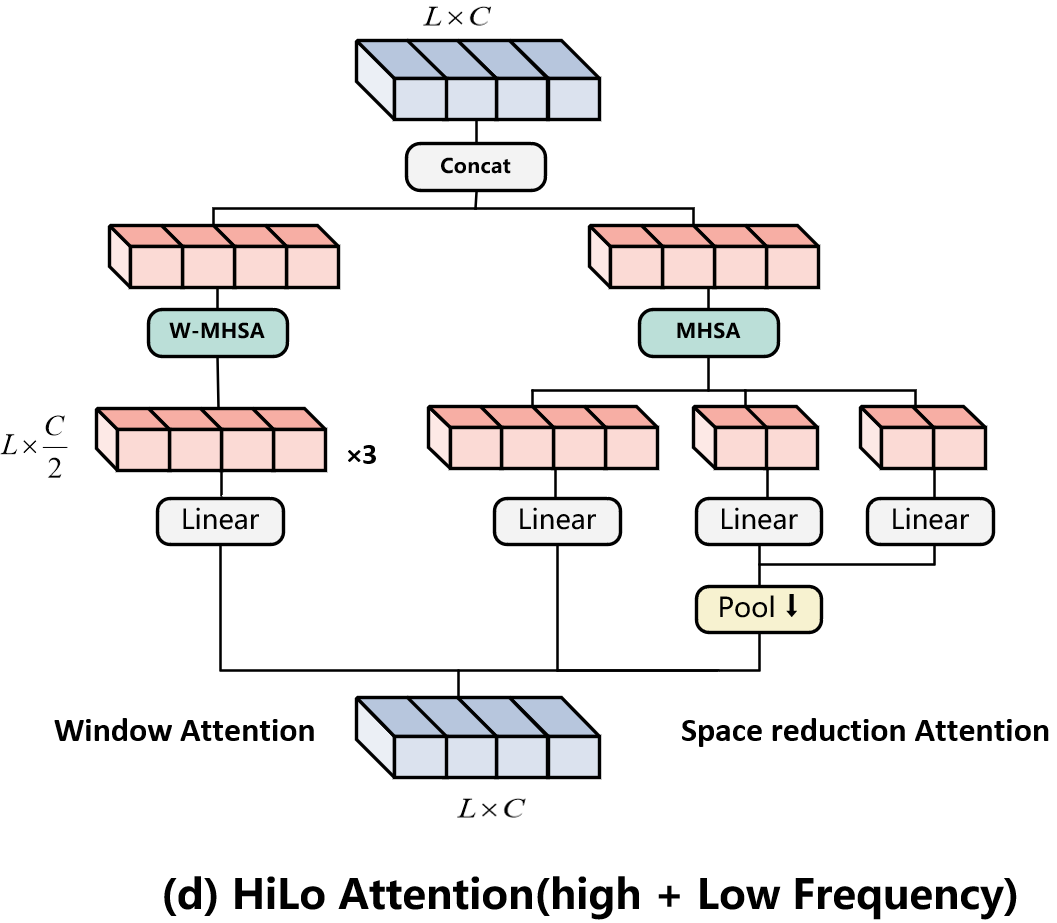

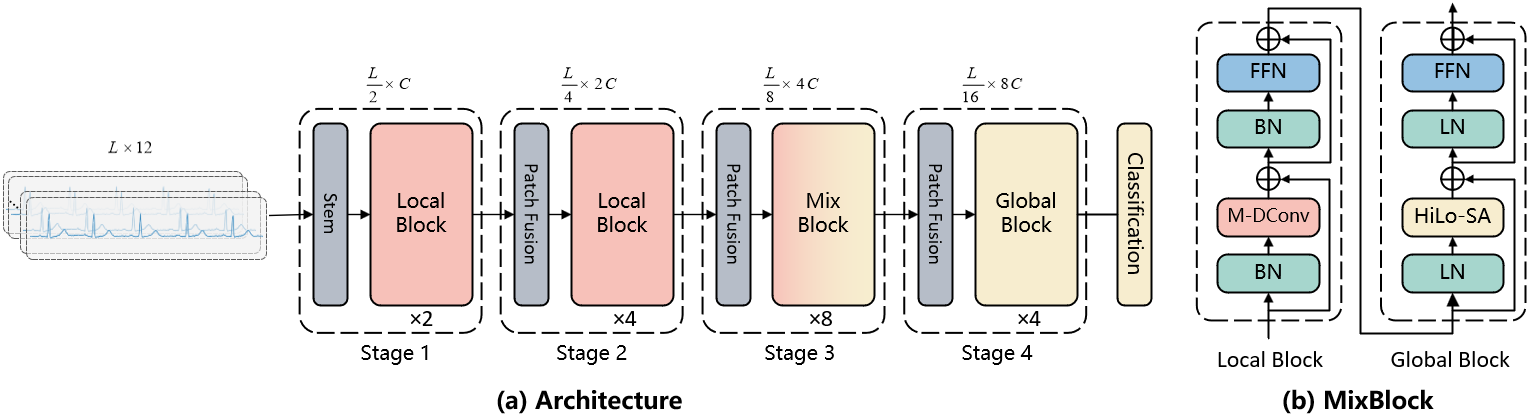

  • InceptionHiLoSA

image-20240603172844194

image-20240603172708413

一半注意力头执行【窗口级注意力】，另一半头执行【池化注意力】

🧐要调整窗口大小 ！

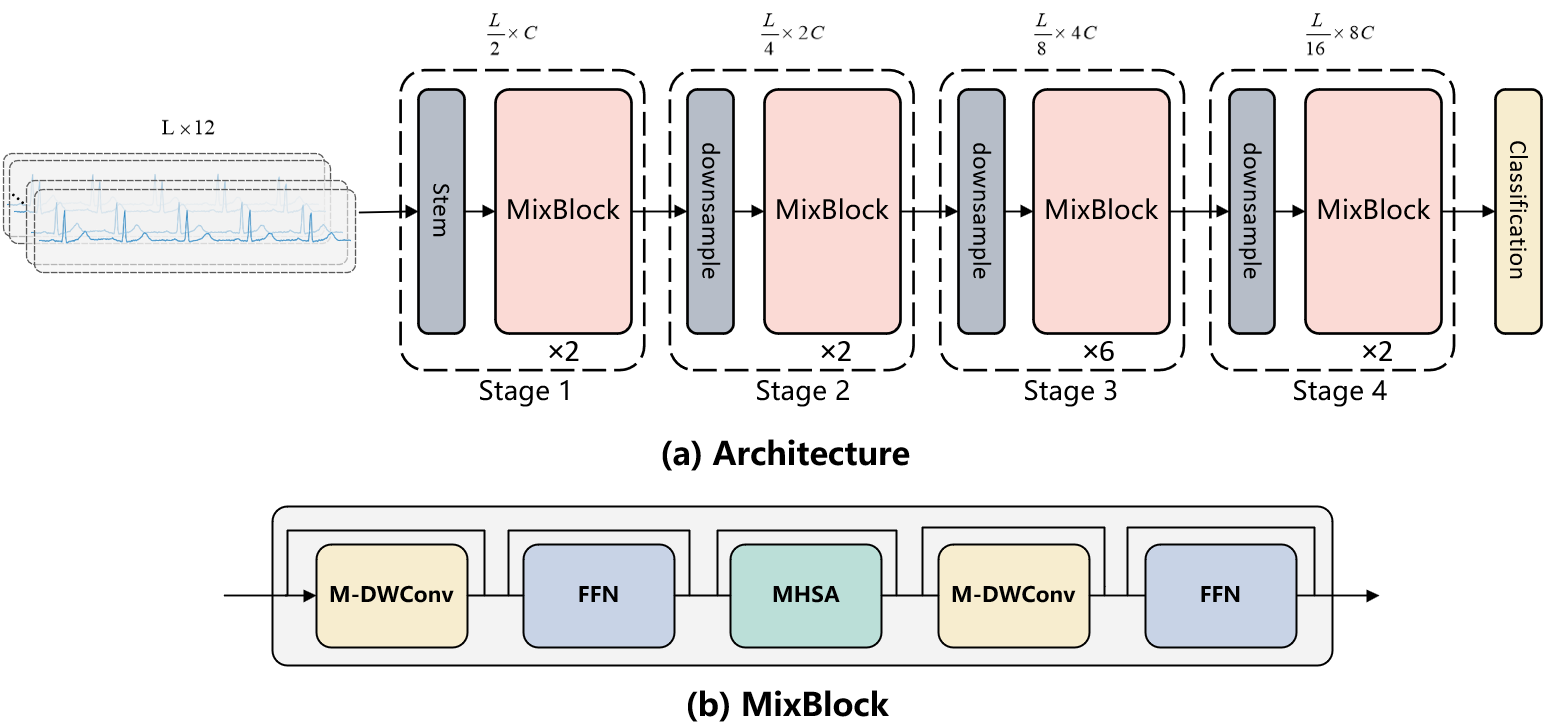

  • SandwichNet
image-20240603164045740

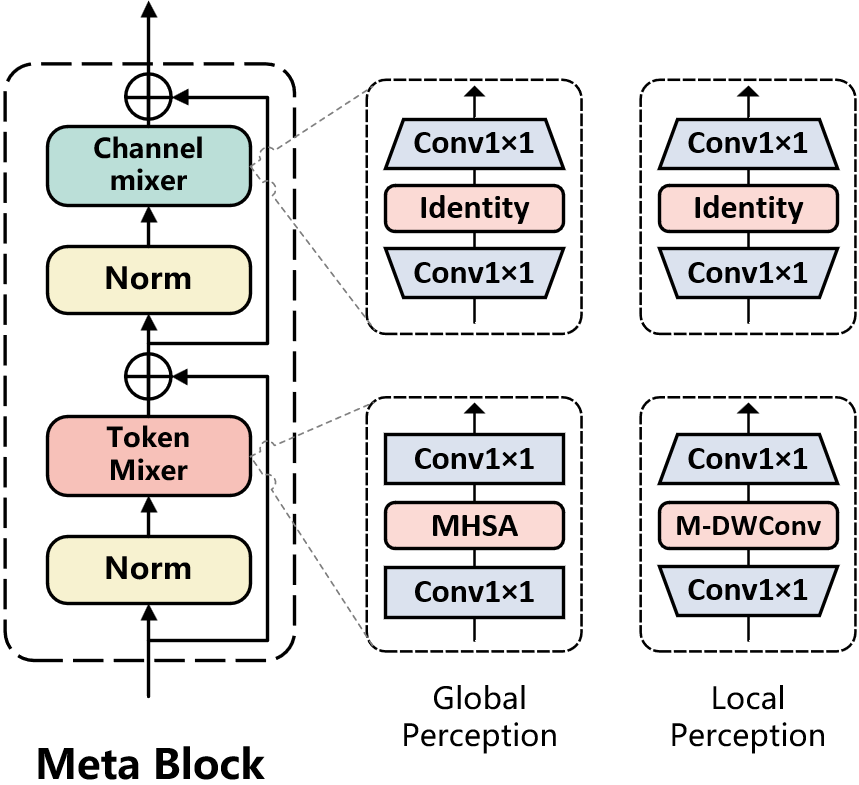

  • **InceptionFormer, M-DWConv 加入倒残差结构 ** (Inverted residual block)
image-20240603202132653

在多尺度DWConv前嵌入Conv1×1 扩张通道数，后嵌入Conv1×1 进行降维。

风格非常统一 => 简单

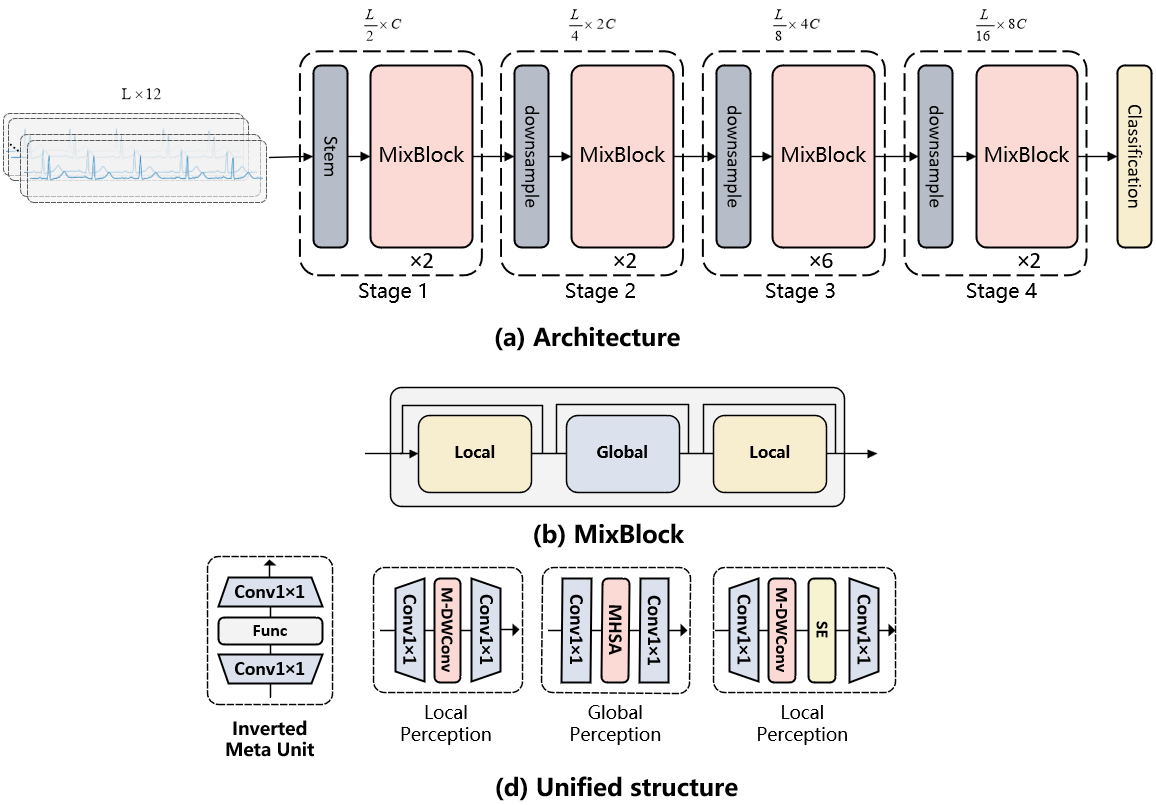

  • SandwichProNet
image-20240611122337229

  • Channel Mixer：GLU， DW-FFN

  • Token Mixer: 细粒度局部 + 粗粒度全局

  • 堆叠方式

数据

Arrhythmia Task

10s + 100Hz sampling rate

PTB-XL - Rhythm Task

1['AFIB', 'AFLT', 'BIGU', 'PACE', 'PSVT', 'SARRH', 'SBRAD', 'SR', 'STACH', 'SVARR', 'SVTAC', 'TRIGU']
2- 12 class
3
4[ 1362  66  74  266  22  695  573  15074  744  143  24  18]  # Train
5[ 152    7   8   28   2   77   64   1674   82   14   3   2]  # Test
6
7Train: 18932
8Test : 2098
9Total: 21030

Chapman

1['AFIB', 'GSVT', 'SB', 'SR']
2- 4 class
3
4Train [1996. 2069. 3498. 2000.]
5Test  [222.  231.  389.  222. ]
6
7Train: 9563
8Test : 1064
9Total: 10627

CPSC-2018

1['I-AVB'  'AF'  'LBBB'  'RBBB'  'NORM'  'PAC'  'STD'  'STE'  'PVC']
2- 9 class
3
4Train [ 650 1099 212 1675 826 554 782 198 629]
5Test  [  72  122  24  181  92  61  87  22  70]
6
7Train: 6187
8Test : 688
9Total: 6875
